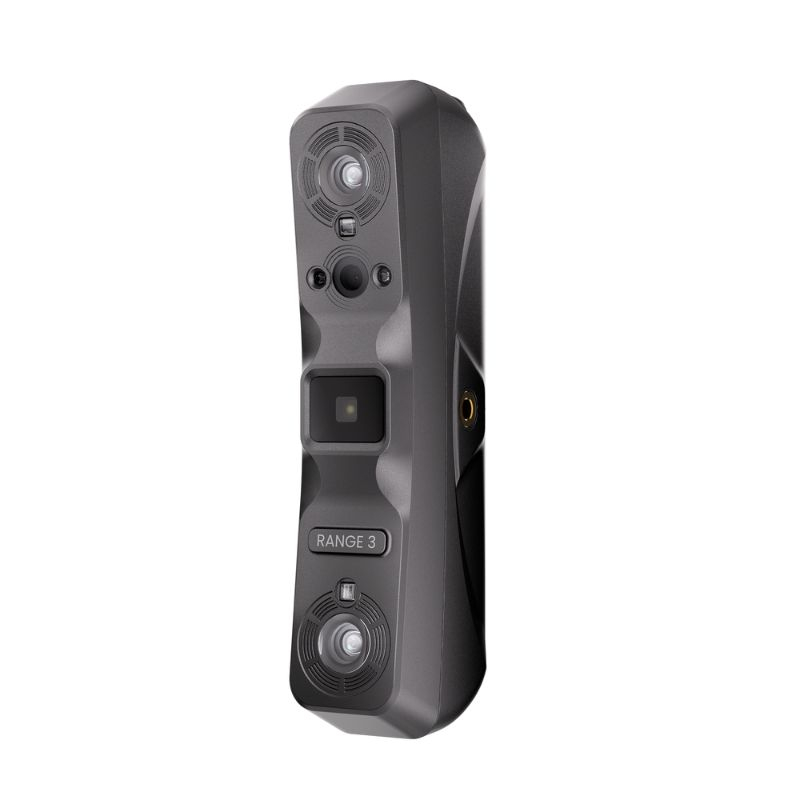

Revopoint Range 3 Pro

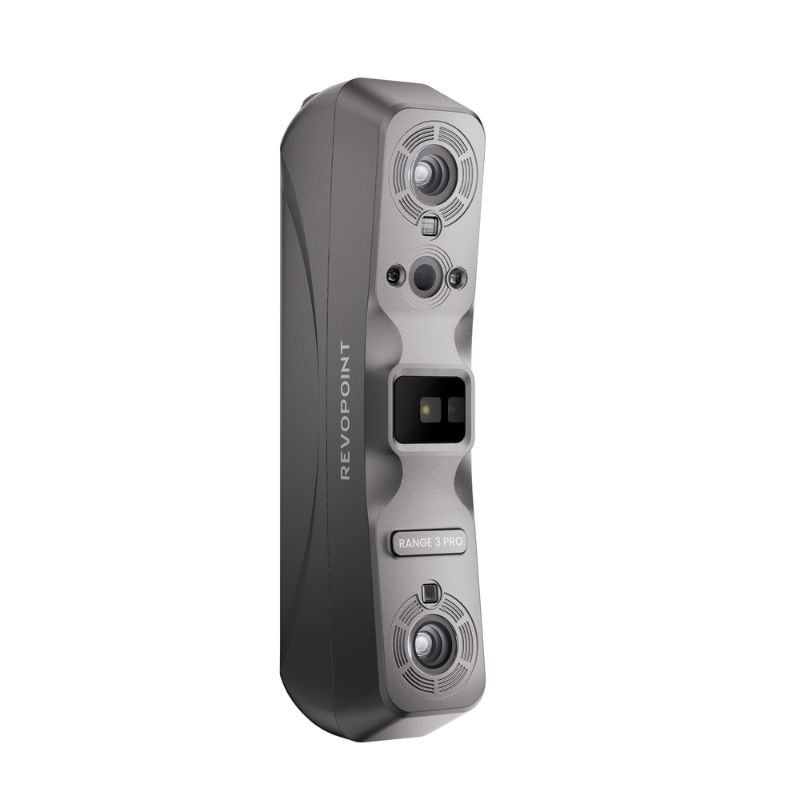

Revopoint Range 3 Pro: un escáner 3D portátil con doble tecnología infrarroja

El Revopoint Range 3 Pro es un escáner 3D portátil diseñado para digitalizar objetos de distintos tamaños, desde pequeños componentes hasta piezas voluminosas. Combina dos tecnologías complementarias: la luz estructurada infrarroja VCSEL, adecuada para capturar grandes superficies, y un láser infrarrojo de 11 líneas paralelas, destinado a adquisiciones más rápidas y aplicaciones que requieren una mayor exactitud volumétrica.

Su conexión Wi-Fi 6 y el kit móvil con batería de 5000 mAh facilitan los desplazamientos alrededor del objeto sin depender de un cable USB. Con un volumen de escaneo de hasta 4 m y funciones de seguimiento sin marcadores en modo láser, el Range 3 Pro es adecuado para ingeniería inversa, modelado 3D y digitalización de piezas técnicas.

Revopoint Range 3 Pro: tecnologías y rendimiento de escaneo

Luz estructurada infrarroja VCSEL

El modo VCSEL proyecta un patrón de luz infrarroja estructurada que el escáner analiza para reconstruir la geometría del objeto. Es especialmente adecuado para grandes superficies y objetos voluminosos, con una frecuencia de captura de 20 a 30 imágenes por segundo.

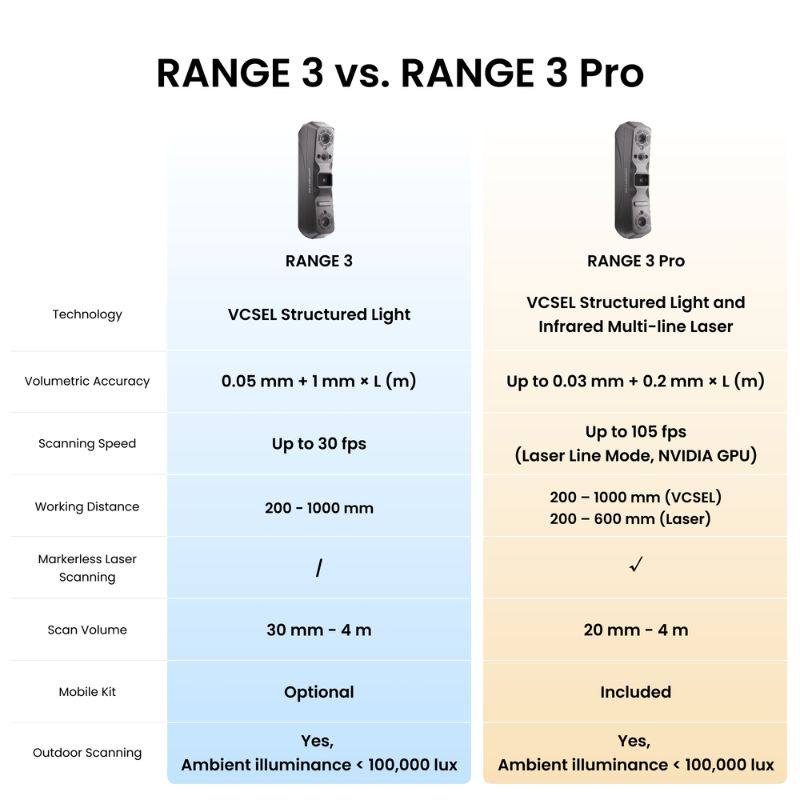

Su distancia de trabajo, de 200 a 1000 mm, permite adaptarse a distintos tamaños de objeto. Este modo también está disponible en el RANGE 3 estándar.

Láser infrarrojo de 11 líneas paralelas

Exclusivo del Range 3 Pro, el modo láser proyecta 11 líneas infrarrojas paralelas para capturar rápidamente la geometría de las superficies. Alcanza entre 80 y 105 imágenes por segundo con una GPU NVIDIA compatible, frente a las 40 a 60 imágenes por segundo con CPU.

Esta tecnología es adecuada para piezas técnicas y adquisiciones en las que la exactitud volumétrica es prioritaria. La distancia de trabajo en modo láser es de 200 a 600 mm.

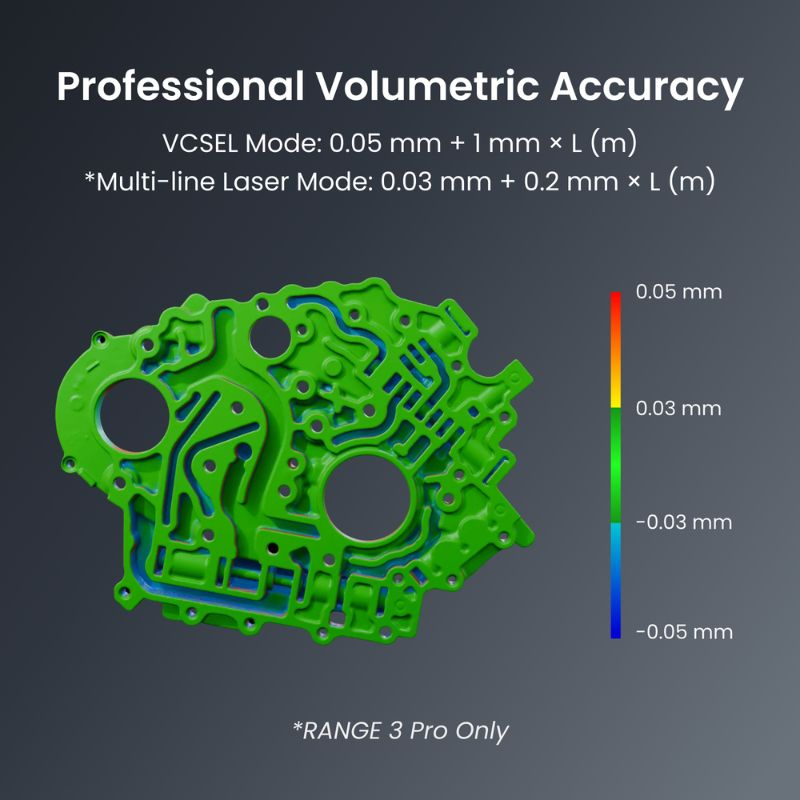

Exactitud volumétrica de hasta 0,03 mm + 0,2 mm × L

En modo láser multilínea, el Revopoint Range 3 Pro ofrece una exactitud volumétrica de 0,03 mm + 0,2 mm × L (m), donde L corresponde a la longitud del objeto en metros.

En modo VCSEL, el valor es de 0,05 mm + 1 mm × L (m). Esta diferencia es esencial para evaluar los resultados esperados en piezas de distintas dimensiones. Los valores se establecen en condiciones de prueba controladas.

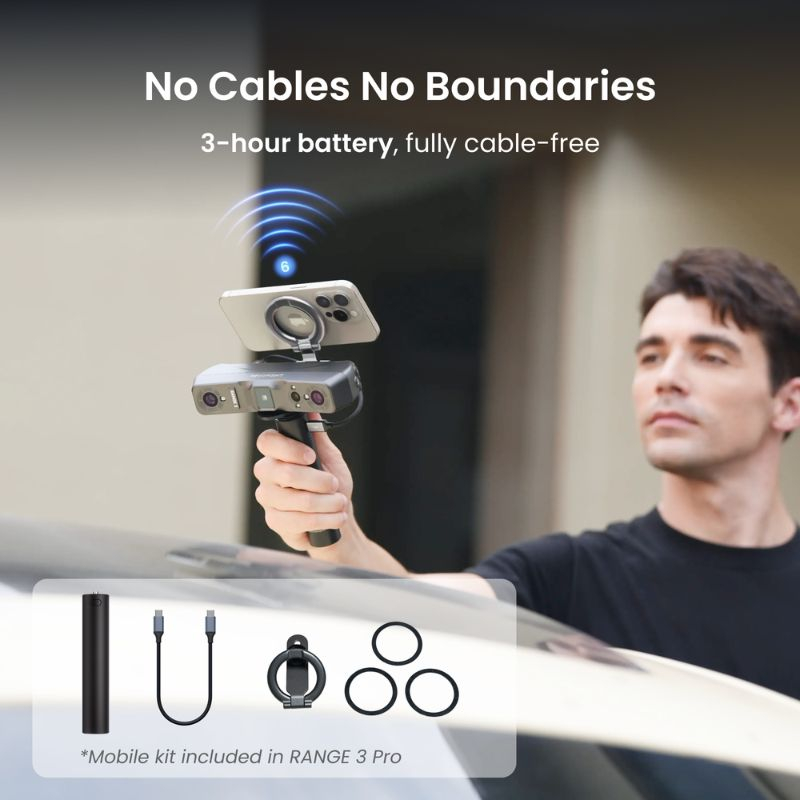

Un escáner 3D inalámbrico con Wi-Fi 6

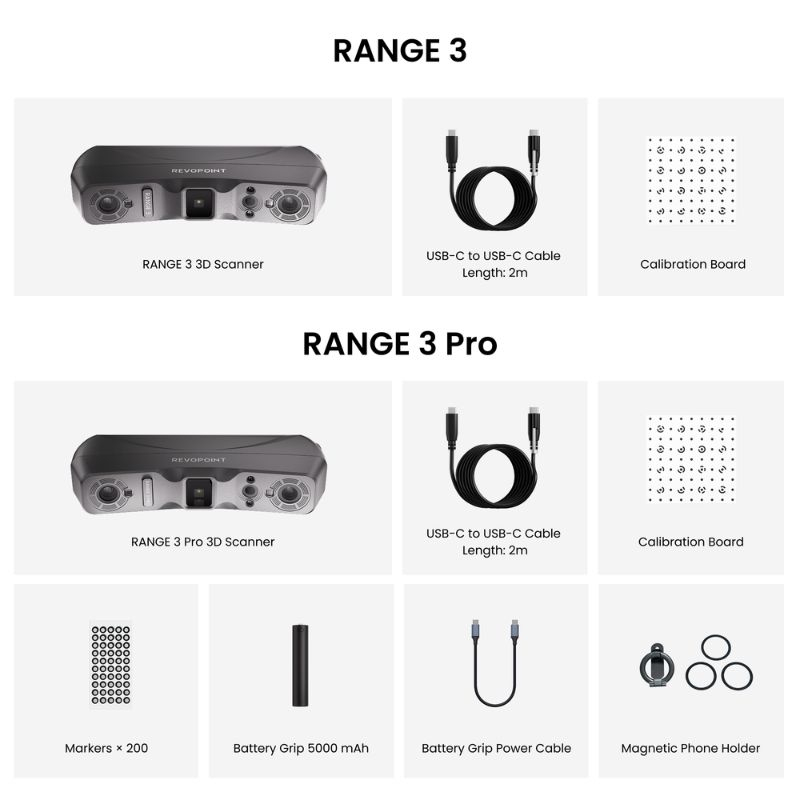

Gracias a Wi-Fi 6 y al kit móvil incluido, el Range 3 Pro permite desplazarse alrededor del objeto sin permanecer conectado al ordenador mediante un cable de datos. Su batería de 5000 mAh ofrece hasta tres horas de autonomía.

El soporte magnético para teléfono completa el conjunto para su uso móvil. Esta configuración resulta especialmente práctica para digitalizar piezas voluminosas, equipos u objetos difíciles de mover.

Revopoint Range 3 Pro: 10 características para tus proyectos 3D

Volumen de escaneo de 20 mm a 4 metros

El Range 3 Pro admite objetos desde 20 × 20 × 20 mm hasta 4 × 4 × 4 m. Por ello, puede utilizarse tanto para digitalizar componentes pequeños como piezas grandes o formas voluminosas.

El volumen mínimo es menor que el del RANGE 3 estándar. El modo de escaneo seleccionado y la preparación del objeto siguen siendo determinantes para obtener una malla utilizable.

Hasta 105 imágenes por segundo en modo láser

La frecuencia de captura alcanza las 105 imágenes por segundo en modo láser con una GPU NVIDIA compatible. Con CPU, la velocidad es de 40 a 60 imágenes por segundo.

En modo VCSEL, la frecuencia se sitúa entre 20 y 30 imágenes por segundo. Esta diferencia permite elegir el modo adecuado según el tamaño del objeto, la configuración informática disponible y el nivel de detalle buscado.

Una distancia de trabajo adaptada a cada modo

La distancia de trabajo varía según la tecnología utilizada. El modo VCSEL funciona entre 200 y 1000 mm, lo que facilita la captura de superficies extensas.

El modo láser multilínea utiliza un rango de 200 a 600 mm, adecuado para adquisiciones a menor distancia. Respetar estas distancias ayuda a mantener un seguimiento estable y datos coherentes. También permite adaptar la posición del escáner a las dimensiones y la geometría de la pieza.

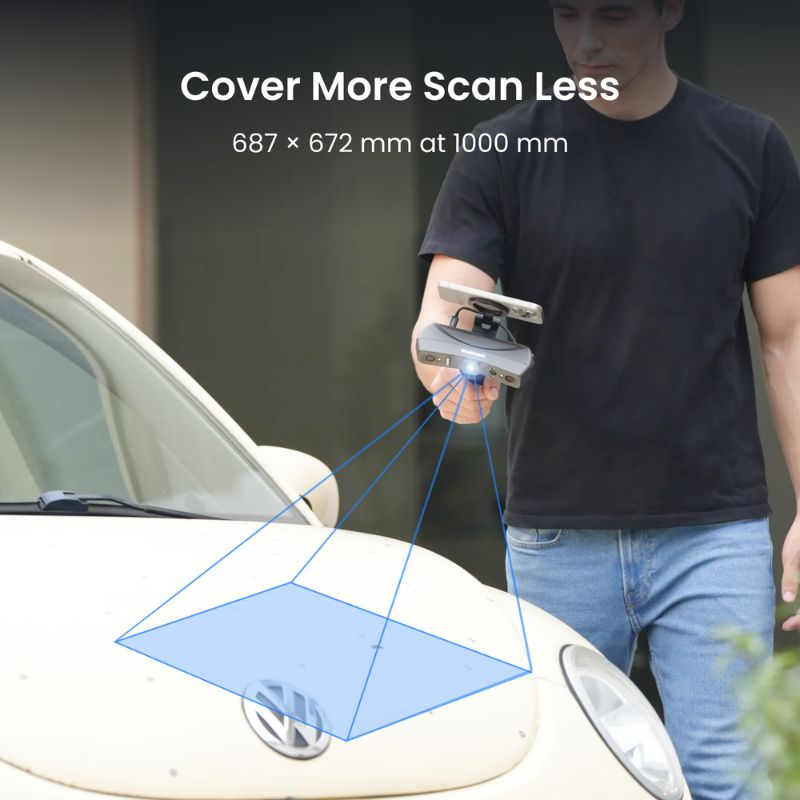

Una amplia zona de captura para cubrir superficies

En modo VCSEL, la zona capturada en una sola toma alcanza 687 × 672 mm a una distancia de 1000 mm. A 200 mm, mide 113 × 134 mm.

Esta variación permite priorizar una cobertura amplia o una captura más localizada según las necesidades. Al digitalizar un objeto grande, una zona de captura extensa reduce los desplazamientos necesarios. No obstante, los detalles y la calidad del resultado siguen dependiendo de las condiciones de escaneo.

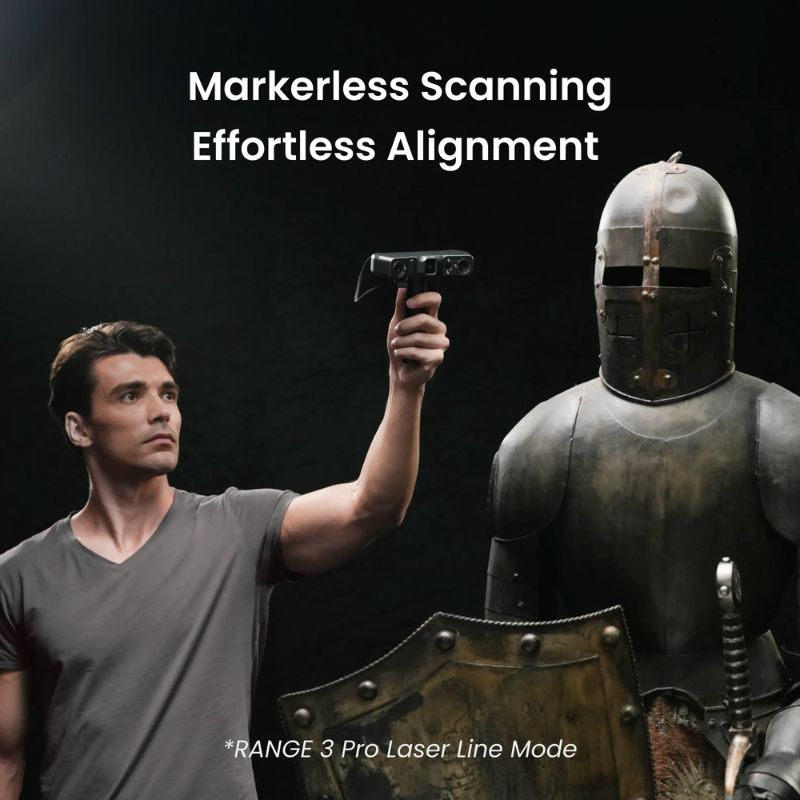

Seguimiento sin marcadores en modo láser

En modo láser, el Range 3 Pro puede seguir la geometría del objeto sin necesidad de colocar siempre marcadores adhesivos en su superficie. El seguimiento por características y por color ayuda a alinear las capturas sucesivas.

Esta posibilidad reduce el tiempo de preparación en determinadas piezas y limita las manipulaciones antes del escaneo. Sin embargo, los marcadores siguen siendo útiles cuando la superficie presenta pocos detalles distintivos o las condiciones de seguimiento son difíciles.

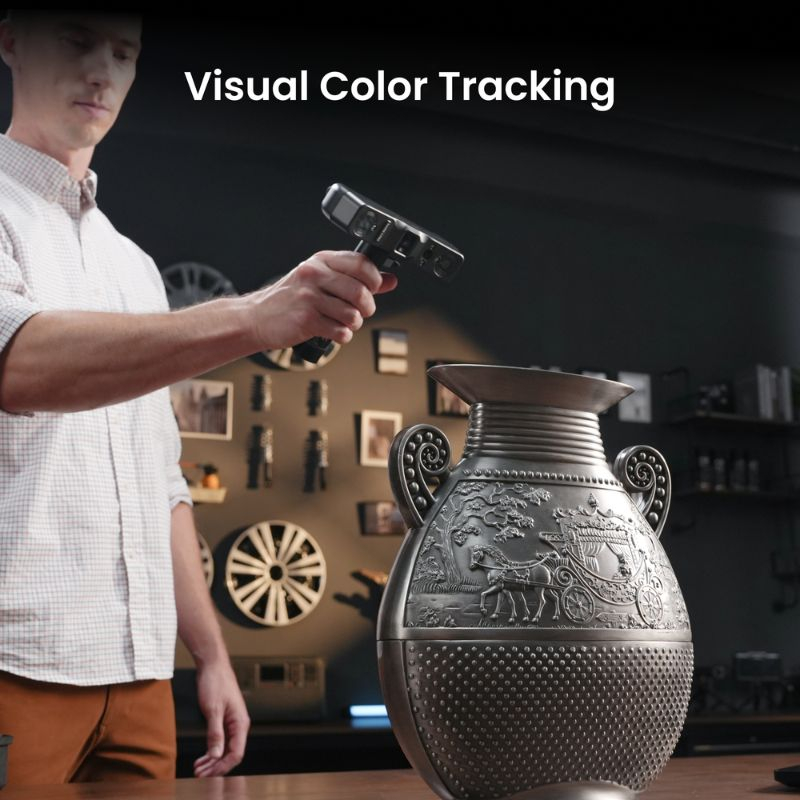

Captura de colores y texturas

La cámara RGB de 1,3 megapíxeles permite registrar información de color junto con la geometría. En modo láser con ordenador, el seguimiento por color también puede facilitar la alineación cuando las características geométricas son limitadas.

Esta función resulta útil para objetos decorativos, modelos destinados a la visualización o proyectos en los que la apariencia de la superficie importa tanto como la forma. El resultado depende, entre otros factores, de la iluminación y la textura del objeto.

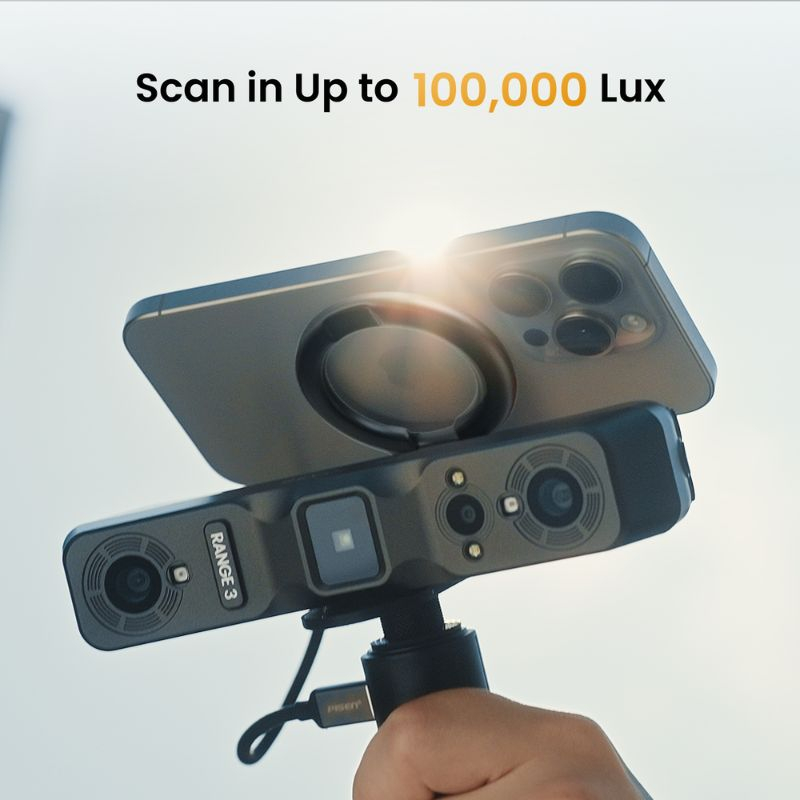

Escaneo en exteriores hasta 100 000 lux

El Range 3 Pro puede utilizarse con una iluminación ambiental inferior a 100 000 lux. Esta capacidad permite realizar escaneos en exteriores, especialmente de objetos voluminosos o equipos difíciles de trasladar a un taller.

Los resultados siguen siendo sensibles a la iluminación real, la superficie escaneada y el modo elegido. Para superficies transparentes o muy reflectantes, se recomienda utilizar un espray de escaneo para facilitar la captura de datos.

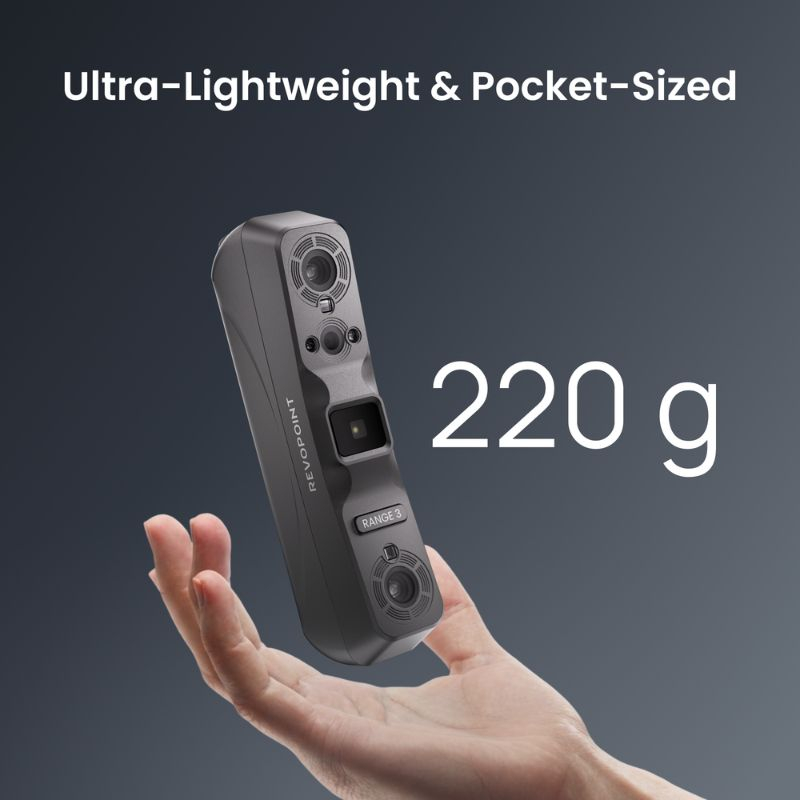

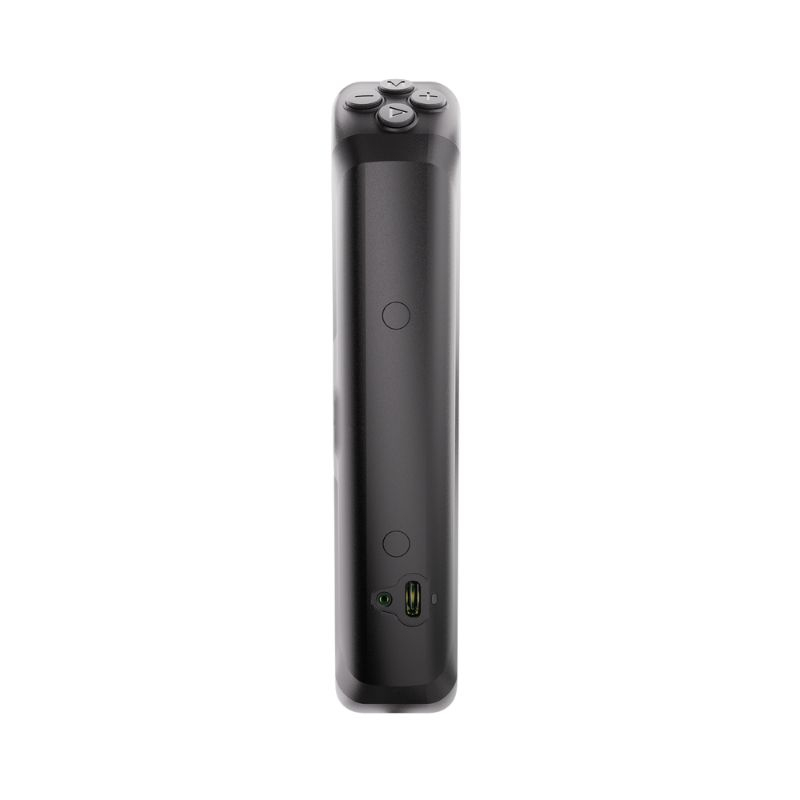

Diseño compacto con solo 220 g de peso

Con un peso de 220 g y unas dimensiones de 163 × 57 × 32 mm, el Range 3 Pro se transporta fácilmente de un puesto de trabajo a otro. Su formato portátil simplifica la captura alrededor de objetos grandes o instalados en espacios reducidos.

Combinado con el kit móvil, permite escanear sin tener que trasladar sistemáticamente la pieza a una estación específica. Esta movilidad es una ventaja en talleres, intervenciones y trabajos de medición in situ.

Formatos de exportación compatibles con flujos de trabajo 3D

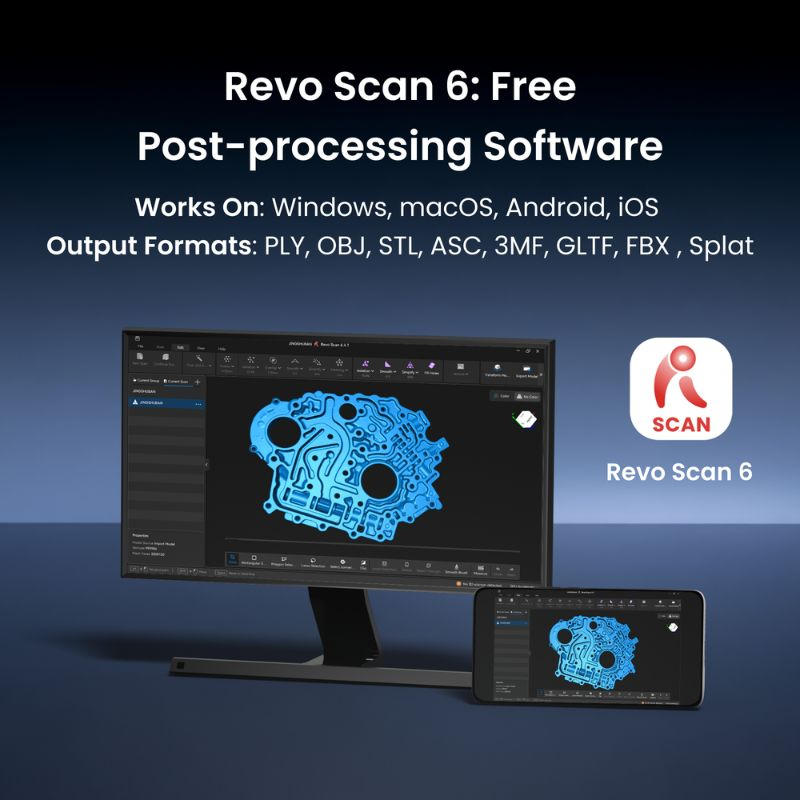

Los datos obtenidos con el Range 3 Pro pueden exportarse en varios formatos, entre ellos PLY, OBJ, STL, ASC, 3MF, GLTF, FBX y Splat. Esta variedad facilita su reutilización según el proyecto: mallas para impresión 3D, geometría para modelado o datos destinados a visualización.

El formato debe elegirse en función del software de destino y de la información que se quiera conservar. A menudo sigue siendo necesario un posprocesamiento antes de integrar los datos en un proceso de fabricación o diseño.

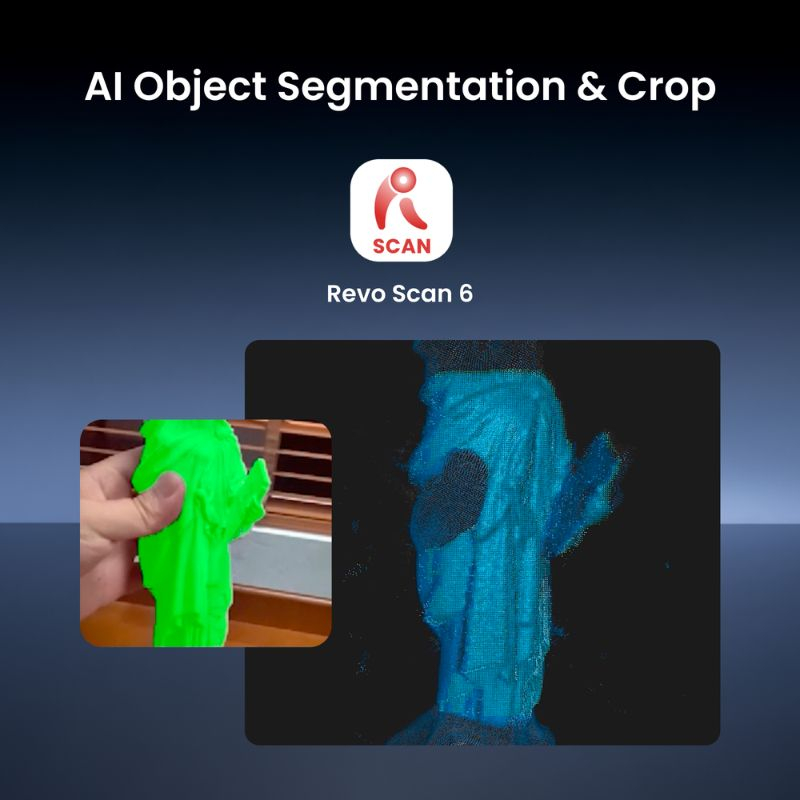

Segmentación y recorte asistidos por IA

Las herramientas de procesamiento de Revo Scan 6 incorporan funciones de segmentación y recorte asistidas por inteligencia artificial. Facilitan la identificación del objeto escaneado y la eliminación de determinados datos de fondo no deseados.

En modo láser, el recorte también puede realizarse a partir de la vista de la cámara RGB. Estas herramientas agilizan la limpieza de las capturas, aunque es necesario revisar la nube de puntos antes de exportar el modelo final.

Compatible con ordenadores y dispositivos móviles

El Range 3 Pro funciona con Windows 10 y 11, macOS 11 o versiones posteriores, Android e iOS. Esta compatibilidad permite adaptar el flujo de trabajo al lugar de uso y a los recursos disponibles.

El rendimiento depende de la configuración utilizada, especialmente en las adquisiciones láser de alta frecuencia. Para utilizarlo con un ordenador, se recomienda comprobar los requisitos de procesador, memoria RAM y tarjeta gráfica antes de integrar el escáner en un entorno de producción.

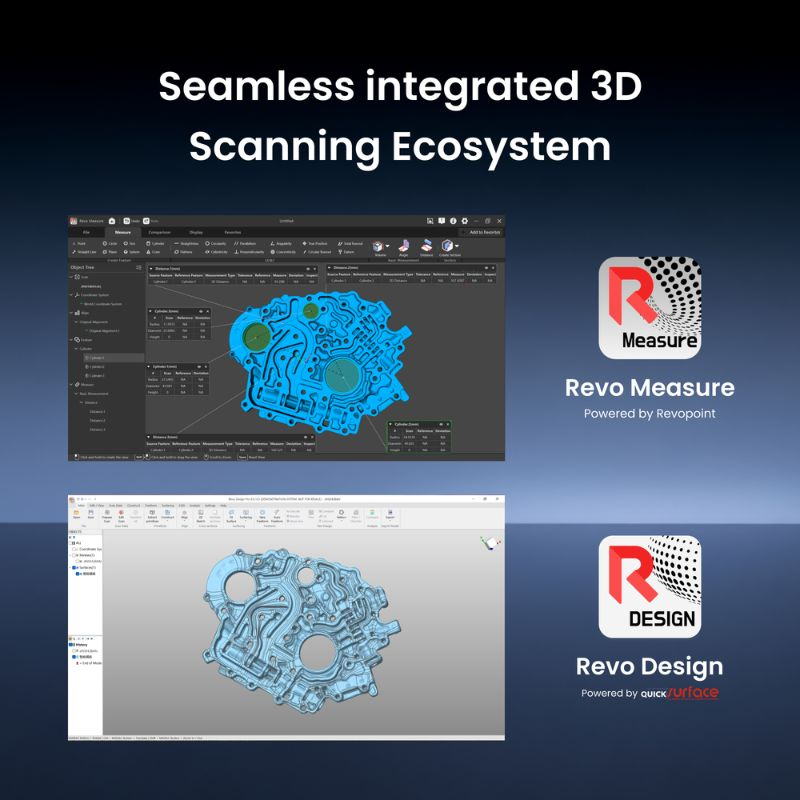

Revopoint Range 3 Pro: un ecosistema de software para aprovechar los escaneos 3D

El Revopoint Range 3 Pro se integra en un entorno de software que cubre varias etapas del trabajo con datos 3D. Revo Scan 6 permite adquirir los datos, procesar la nube de puntos, generar una malla y exportar el modelo en el formato adecuado para el proyecto. Revo Design complementa este flujo con herramientas de conversión de escaneo a CAD destinadas a la ingeniería inversa y a la reconstrucción de geometrías útiles para el diseño.

Por su parte, Revo Measure está dedicado a la metrología: permite comparar escaneos con modelos CAD o planos, analizar desviaciones y medir dimensiones. En conjunto, estas herramientas ayudan a pasar de la captura al aprovechamiento de los datos, del modelado al control de calidad. Las funciones exactas dependen del software y de las licencias disponibles.

Nuestra opinión experta sobre el Revopoint Range 3 Pro

El Revopoint Range 3 Pro destaca sobre todo por combinar dos tecnologías que responden a necesidades diferentes. El modo VCSEL es adecuado para cubrir rápidamente objetos grandes, mientras que el láser de 11 líneas ofrece una mayor exactitud volumétrica indicada y una frecuencia de captura más elevada. Es una opción interesante para talleres que alternan entre la digitalización de piezas voluminosas y la captura de componentes técnicos.

No obstante, conviene recordar que una buena ficha técnica no garantiza por sí sola un resultado metrológico: la preparación de la superficie, el seguimiento, la configuración informática y el posprocesamiento influyen en la calidad final. Su versatilidad es una ventaja real para la ingeniería inversa y el modelado. Para controles dimensionales exigentes, es necesario validar el flujo de trabajo completo y las tolerancias requeridas antes de integrarlo en un proceso de calidad.
