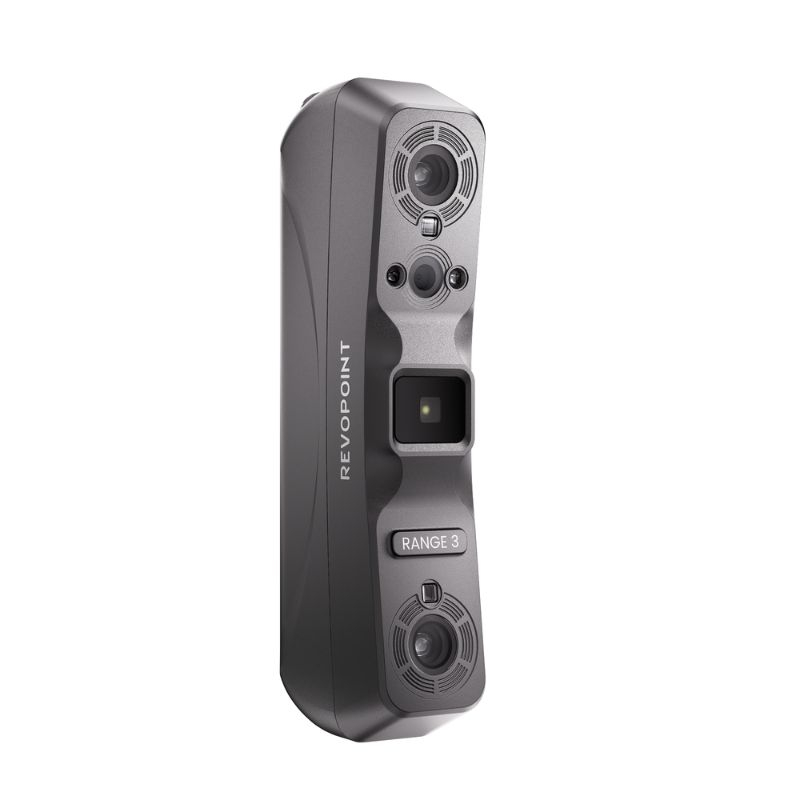

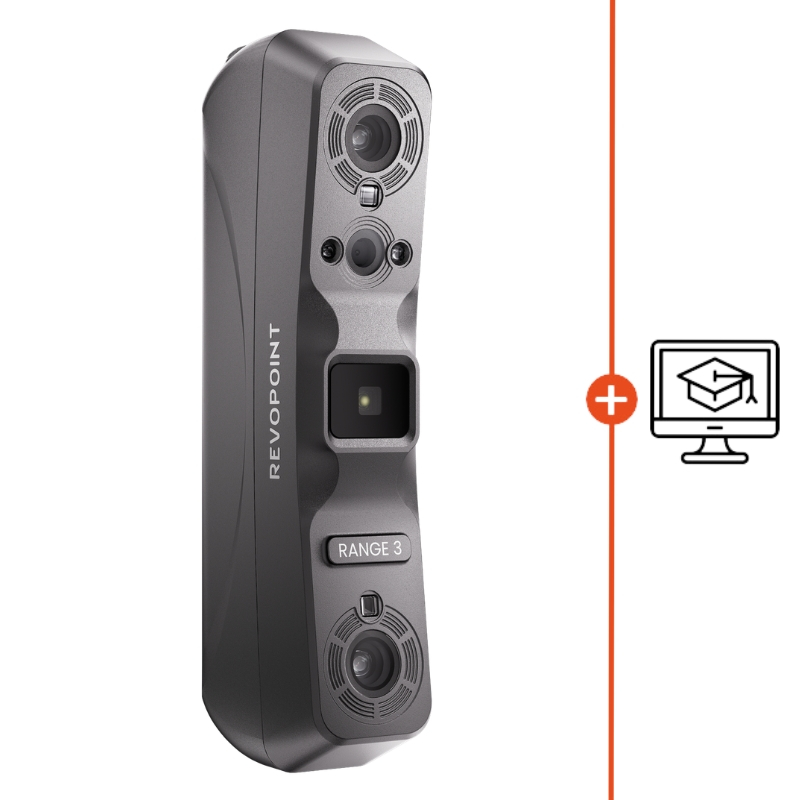

Revopoint Range 3

Revopoint Range 3: el escáner portátil asequible para objetos voluminosos

El Revopoint Range 3 está diseñado para escanear objetos de distintos tamaños, desde componentes hasta piezas voluminosas. Su tecnología de luz estructurada infrarroja VCSEL captura la geometría de las superficies a una velocidad de 20 a 30 imágenes por segundo.

Su amplio campo de captura permite cubrir hasta 687 × 672 mm a una distancia de 1.000 mm, lo que facilita el escaneo de esculturas, muebles y equipos. Con una precisión volumétrica de 0,05 mm + 1 mm × L (m), conexión Wi-Fi 6 y captura en color, resulta adecuado para el modelado 3D, la ingeniería inversa y la reproducción digital de piezas de gran tamaño.

Revopoint Range 3: tecnología de escaneo, precisión y movilidad

Luz estructurada infrarroja VCSEL

El Revopoint Range 3 utiliza una fuente de luz infrarroja VCSEL que proyecta un patrón estructurado sobre la superficie del objeto. Las cámaras analizan este patrón para reconstruir su geometría tridimensional.

Esta tecnología resulta especialmente adecuada para escanear superficies grandes y objetos voluminosos. La velocidad de captura alcanza las 20 a 30 imágenes por segundo, lo que permite cubrir las superficies de forma eficiente mientras se mueve el escáner.

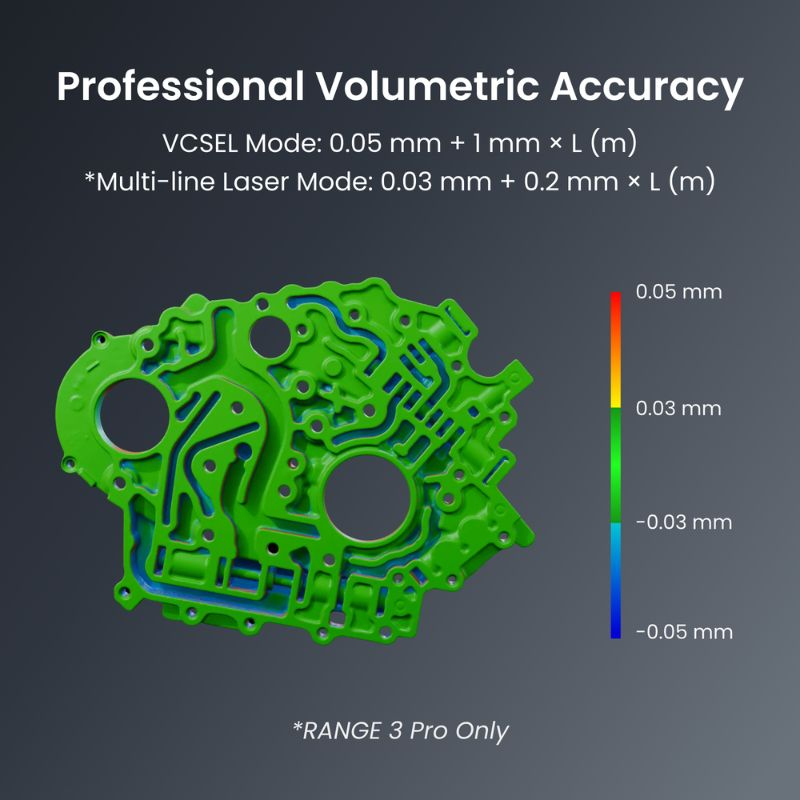

Precisión volumétrica de 0,05 mm + 1 mm × L

El Range 3 ofrece una precisión volumétrica de 0,05 mm + 1 mm × L (m), donde L corresponde a la longitud del objeto en metros. Este valor permite estimar la posible desviación en una pieza de determinadas dimensiones.

Esta medida debe distinguirse de la resolución del escaneo y de la precisión de un punto aislado. En los proyectos de ingeniería inversa o modelado, el resultado también depende de la superficie, el seguimiento y las condiciones de escaneo.

Amplio campo de captura de hasta 687 × 672 mm

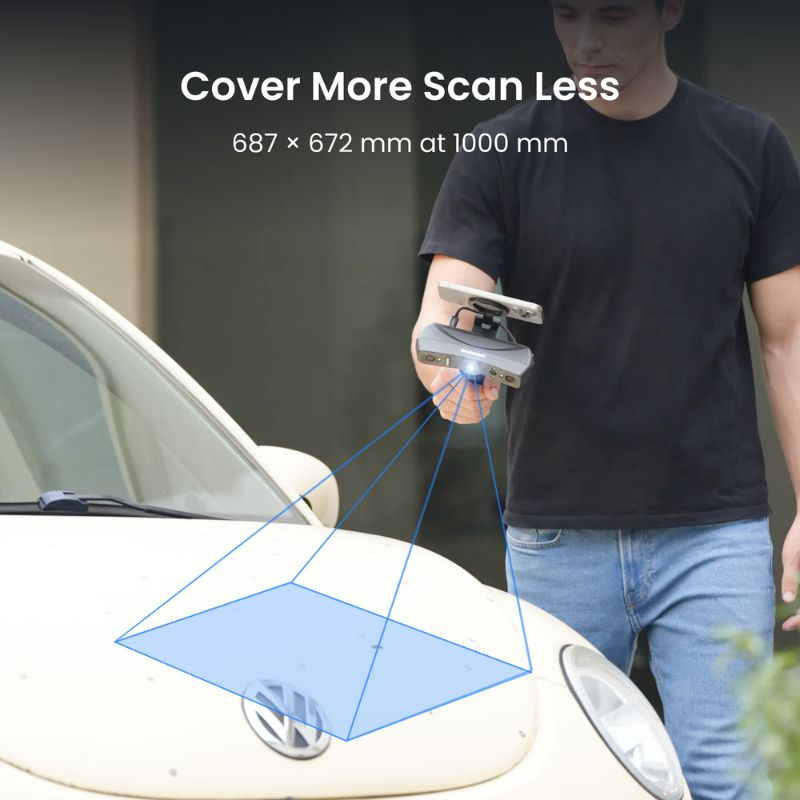

A una distancia de 1.000 mm, el Range 3 cubre una zona de hasta 687 × 672 mm en una sola captura. Este amplio campo facilita el escaneo de muebles, esculturas y equipos de grandes dimensiones, al reducir los movimientos necesarios alrededor del objeto.

A una distancia más corta, la zona capturada se reduce a 113 × 134 mm a 200 mm, lo que permite trabajar en áreas más localizadas.

Conectividad Wi-Fi 6 para una mayor libertad

La conexión Wi-Fi 6 facilita el uso del Range 3 sin una conexión USB permanente al ordenador. Es práctica para desplazarse alrededor de una pieza voluminosa o escanear equipos difíciles de mover.

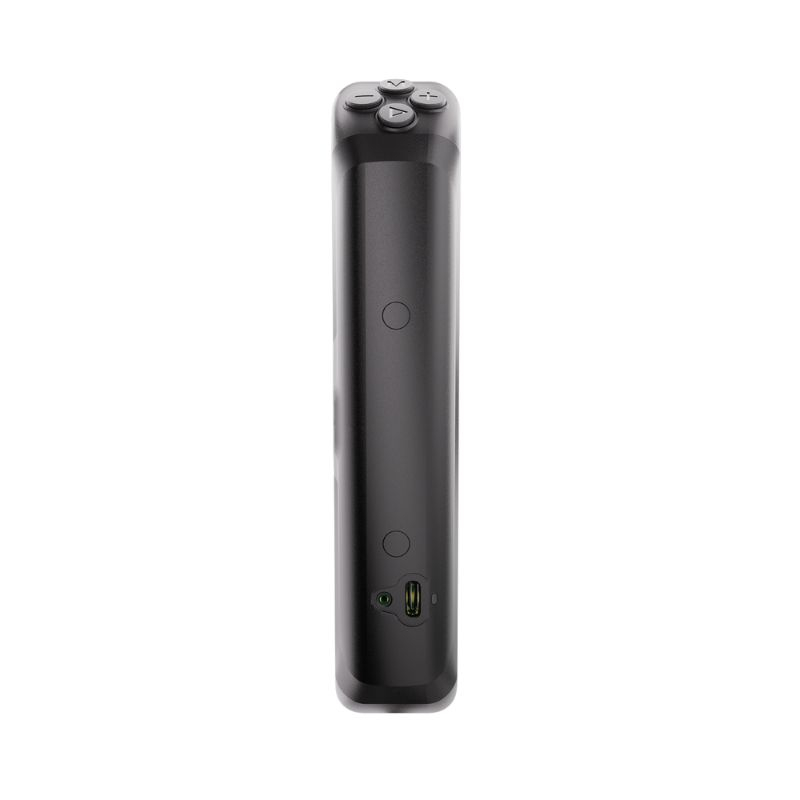

El escáner también puede alimentarse mediante USB-C o con una empuñadura con batería compatible, disponible por separado. El kit estándar incluye el escáner, un cable USB-C a USB-C de 2 m y una placa de calibración.

Revopoint Range 3: 9 características para el escaneo 3D

Volumen de escaneo de hasta 4 × 4 × 4 m

El Range 3 permite escanear objetos con un volumen mínimo de 30 × 30 × 30 mm y dimensiones máximas de 4 × 4 × 4 m. Este amplio rango responde a necesidades diversas, desde la captura de componentes hasta el levantamiento de piezas grandes.

Elegir la distancia de trabajo adecuada y mantener un seguimiento estable sigue siendo esencial para alinear las distintas zonas y obtener un modelo 3D coherente.

Velocidad de escaneo de 20 a 30 imágenes por segundo

La velocidad de captura del Revopoint Range 3 está comprendida entre 20 y 30 imágenes por segundo. Esta frecuencia permite registrar los datos mientras el escáner se desplaza alrededor del objeto.

Es adecuada para escanear superficies grandes, donde la cobertura y la continuidad del seguimiento son importantes. La fluidez del escaneo también depende del rendimiento del ordenador y de las características de la superficie capturada.

Distancia de trabajo de 200 a 1.000 mm

El Range 3 funciona a una distancia de entre 200 y 1.000 mm. Este rango permite adaptar la posición del escáner al tamaño del objeto y a la zona que se desea capturar.

Una mayor distancia amplía el campo de visión, mientras que una toma más cercana reduce la zona capturada. Respetar este rango de trabajo ayuda a mantener una adquisición útil durante todo el escaneo.

Captura de colores y texturas

Gracias a su cámara RGB de 1,3 megapíxeles, el Range 3 registra los colores además de la geometría. Esta información facilita la creación de modelos con textura para visualización, documentación o determinados proyectos de diseño.

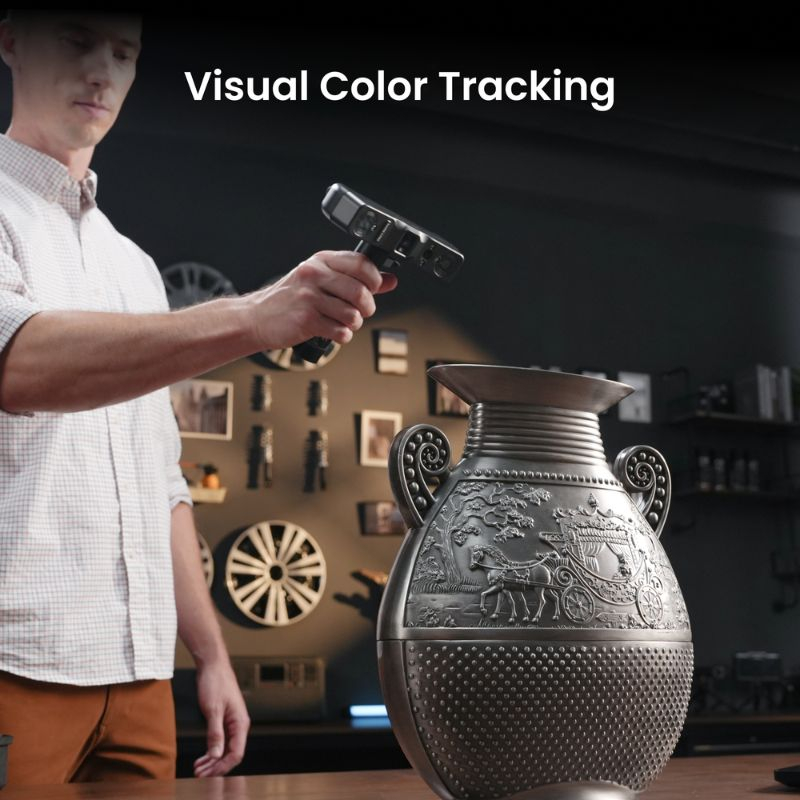

El seguimiento por color también puede ayudar a alinear las capturas cuando el objeto presenta patrones distintivos. La calidad de las texturas obtenidas depende, entre otros factores, de la iluminación y de las características de la superficie.

Seguimiento por características geométricas

El seguimiento por características utiliza las formas y los relieves del objeto para alinear las capturas sucesivas. Este método funciona bien en superficies con suficientes detalles geométricos.

En objetos lisos o con poca textura, la colocación de marcadores puede facilitar el seguimiento. El Range 3 también admite el seguimiento por color y por marcadores, para adaptar el método de alineación a las características de la pieza escaneada.

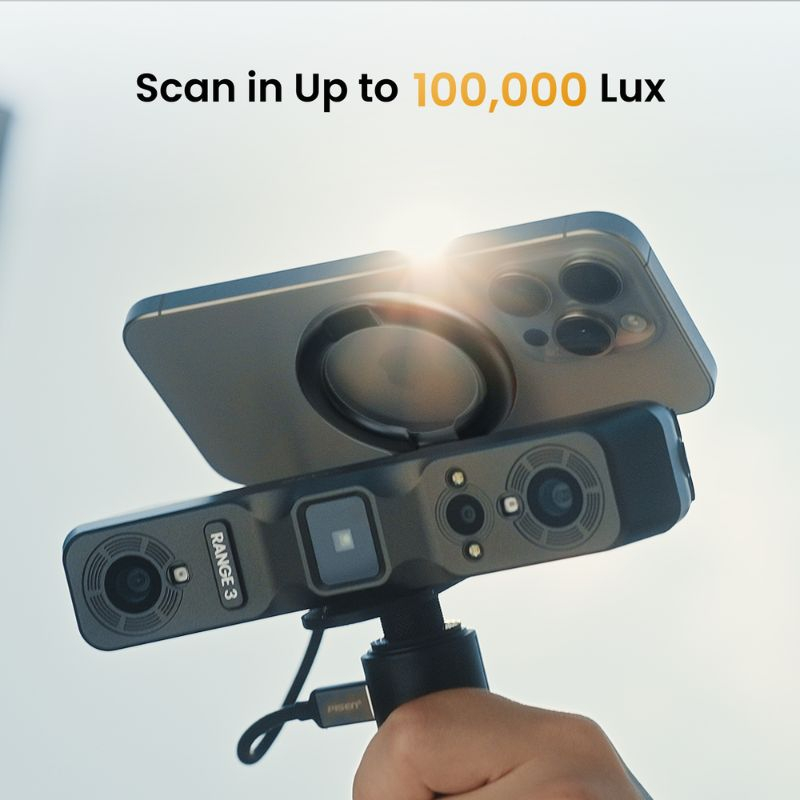

Escaneo en exteriores hasta 100.000 lux

El Range 3 puede utilizarse en entornos donde la iluminancia ambiental sea inferior a 100.000 lux. Esta capacidad permite plantear escaneos en exteriores, especialmente de equipos u objetos demasiado voluminosos para trasladarlos a un taller.

Aun así, las condiciones de iluminación deben tenerse en cuenta al preparar la captura. Las superficies transparentes, brillantes o muy oscuras también pueden requerir una preparación específica.

Formatos de exportación para flujos de trabajo 3D

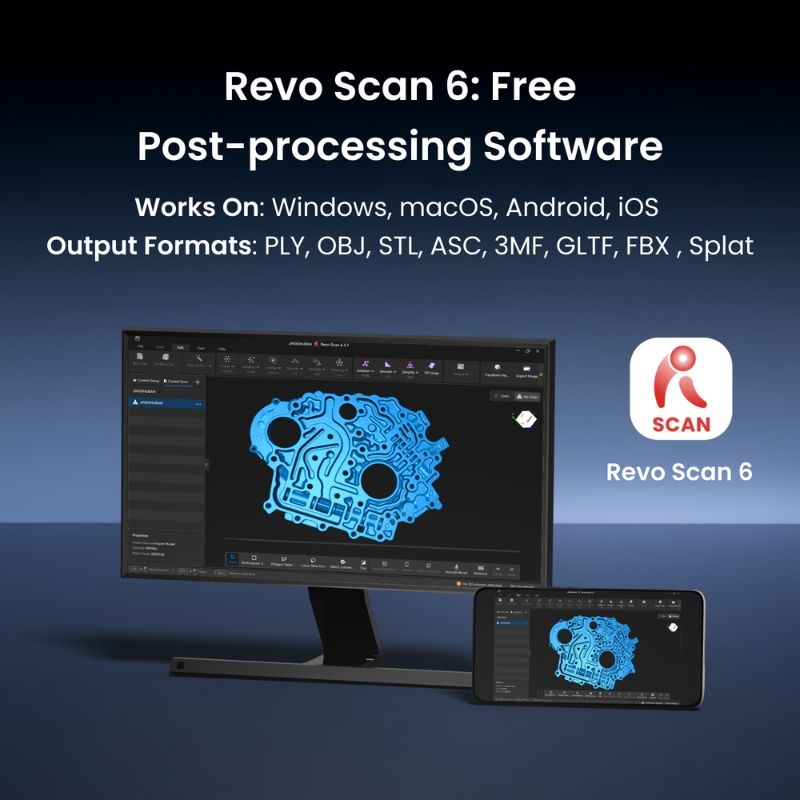

Los datos procesados en Revo Scan 6 pueden exportarse en distintos formatos, como STL, OBJ, PLY, 3MF y FBX. La elección del formato depende del uso previsto: preparación para impresión 3D, modelado, visualización o transferencia a otro programa.

La limpieza de la malla y la verificación de la geometría siguen siendo pasos importantes antes de reutilizar el modelo en un proceso de diseño o fabricación.

Compatible con Windows, macOS, Android e iOS

El Range 3 se integra en un entorno de trabajo con un ordenador o dispositivo móvil compatible. Revo Scan 6 permite adquirir los datos, alinear las capturas y procesar la nube de puntos antes de exportarla. Para utilizarlo con un ordenador, es importante comprobar los requisitos del sistema recomendados por Revopoint.

El rendimiento disponible influye en la fluidez del procesamiento, especialmente en proyectos con grandes cantidades de datos.

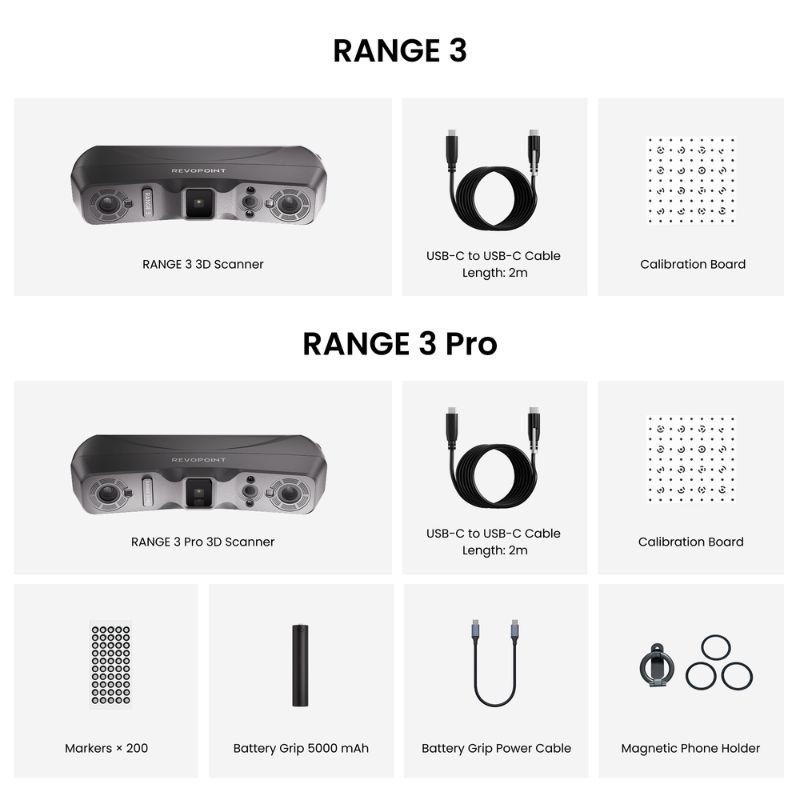

Un kit estándar fácil de preparar

El paquete estándar incluye el escáner Range 3, un cable USB-C a USB-C de 2 m y una placa de calibración. Estos accesorios permiten preparar el dispositivo y conectarlo a equipos compatibles.

A diferencia del kit Range 3 Pro, el paquete estándar no incluye la batería de 5.000 mAh, su cable de alimentación, los marcadores ni el soporte magnético para teléfono. Estos elementos deben adquirirse por separado si son necesarios para el flujo de trabajo previsto.

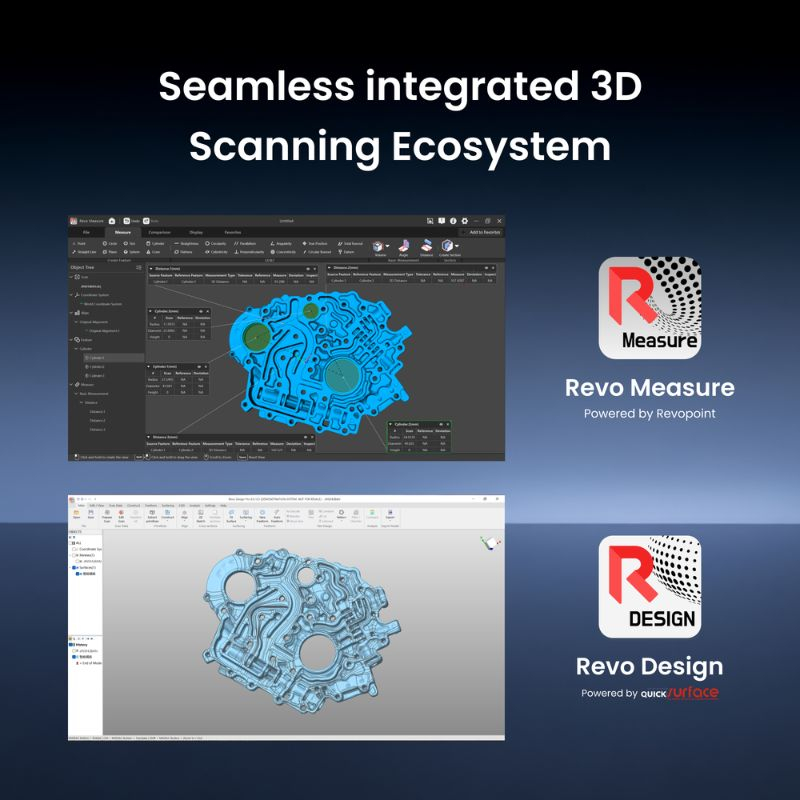

Revopoint Range 3: un ecosistema de software para aprovechar los escaneos 3D

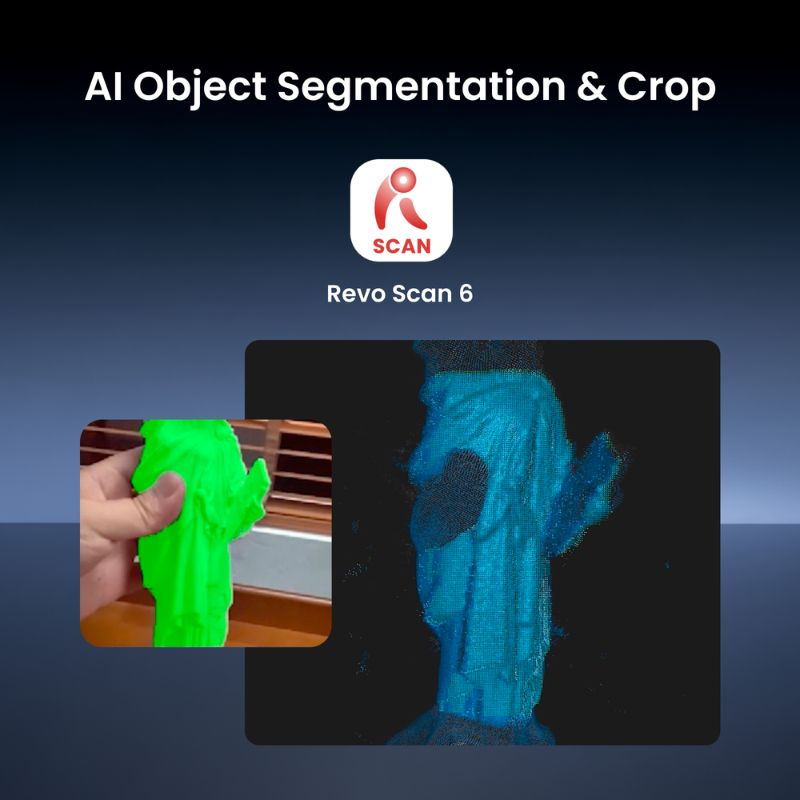

El Revopoint Range 3 utiliza un entorno de software que facilita el paso de la captura al aprovechamiento de los datos. Revo Scan 6 permite adquirir los datos, alinear las capturas, procesar las nubes de puntos y generar una malla exportable. Para los proyectos de ingeniería inversa, Revo Design ofrece herramientas de reconstrucción geométrica y conversión de escaneo a CAD, según las funciones y licencias disponibles.

Revo Measure está destinado a las operaciones de medición y comparación dimensional de datos 3D. Este entorno puede acompañar distintas etapas, desde el escaneo inicial hasta la preparación de un modelo para diseño o inspección. El resultado final depende siempre de la calidad de las capturas y del procesamiento realizado.

Nuestra opinión experta sobre el Revopoint Range 3

El Revopoint Range 3 es una opción interesante para quienes desean escanear objetos voluminosos sin invertir en un sistema de escaneo más especializado. Sus principales ventajas son el amplio campo de captura, la conexión Wi-Fi 6 y la capacidad de registrar colores. Resulta especialmente adecuado para el modelado de objetos, la reproducción de formas y la ingeniería inversa cuando las tolerancias necesarias son compatibles con su precisión volumétrica.

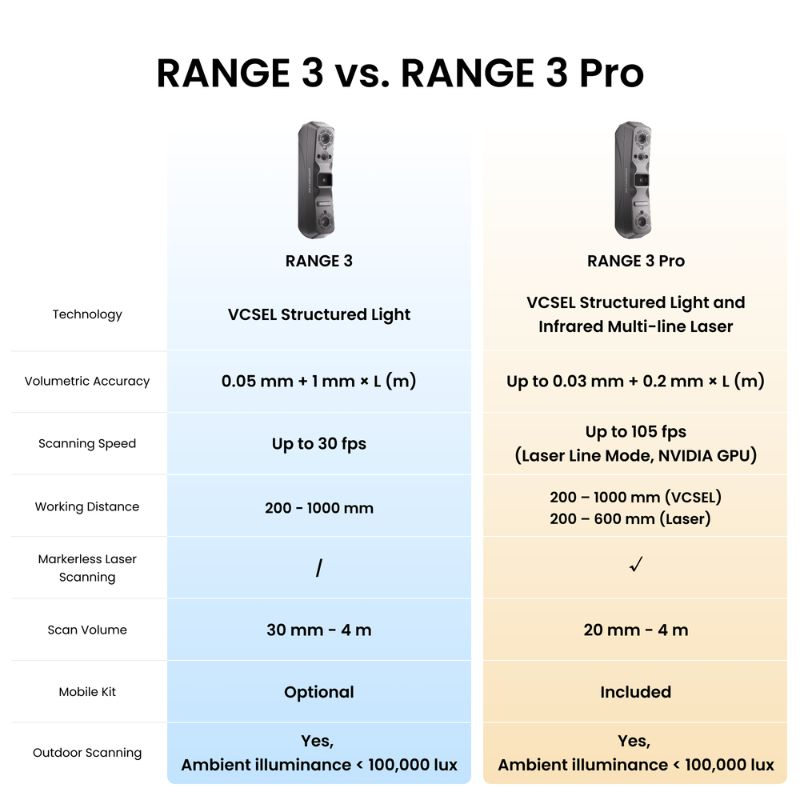

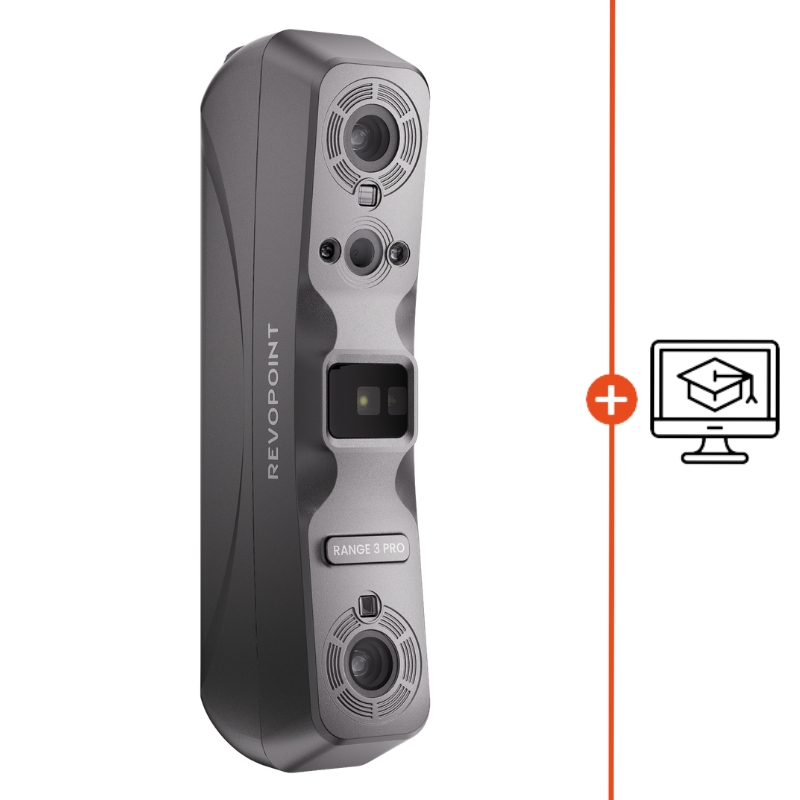

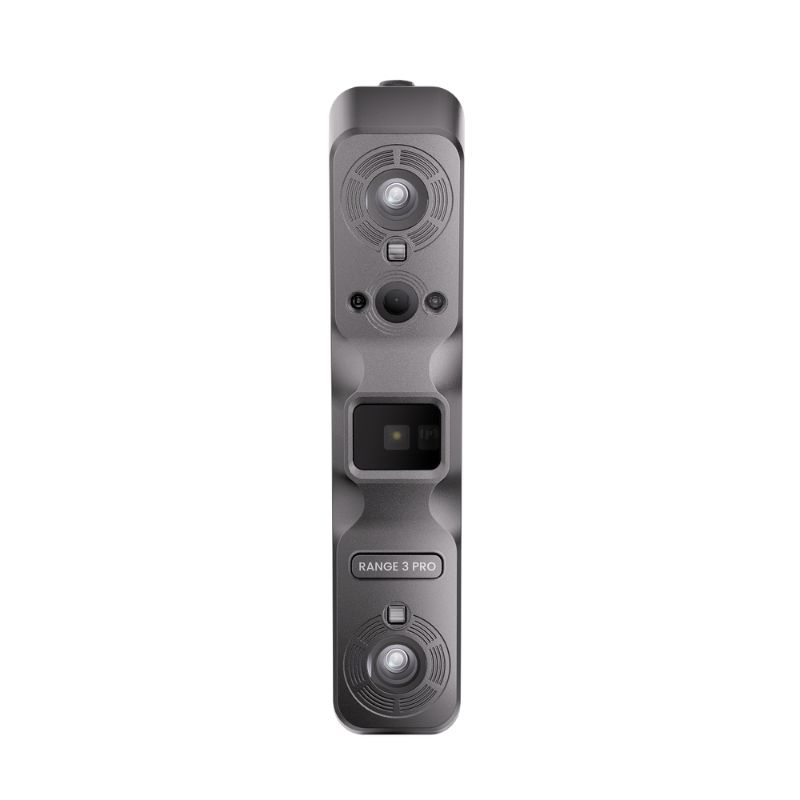

Sin embargo, es importante distinguir esta versión del Range 3 Pro: el Range 3 no incorpora el láser infrarrojo de 11 líneas ni el seguimiento global por marcadores. Para piezas técnicas que requieren una mayor precisión volumétrica, conviene valorar el modelo Pro. Para escanear superficies grandes y objetos voluminosos, el Range 3 sigue ofreciendo ventajas importantes.
