Revopoint Revo Design Personal (licencia de 1 año)

Revopoint Revo Design Personal: transforme sus escaneos 3D en modelos CAD

Revo Design Personal conecta el escaneado 3D con el modelado CAD. El software permite trabajar a partir de mallas STL, OBJ o PLY obtenidas mediante un escaneo 3D, para después reconstruir geometrías, crear bocetos y modificar superficies hasta obtener un modelo apto para la impresión 3D. La integración con el software de escaneado de Revopoint permite transferir la malla con un solo clic y continuar directamente con el proceso de ingeniería inversa.

Esta edición está destinada a proyectos personales y no comerciales. Es adecuada para makers, ingenieros, educadores y usuarios que deseen utilizar sus escaneos 3D para restaurar una pieza, adaptar un objeto existente o diseñar un modelo para impresión 3D. La exportación CAD está limitada al formato STL.

Ventajas principales de Revo Design Personal

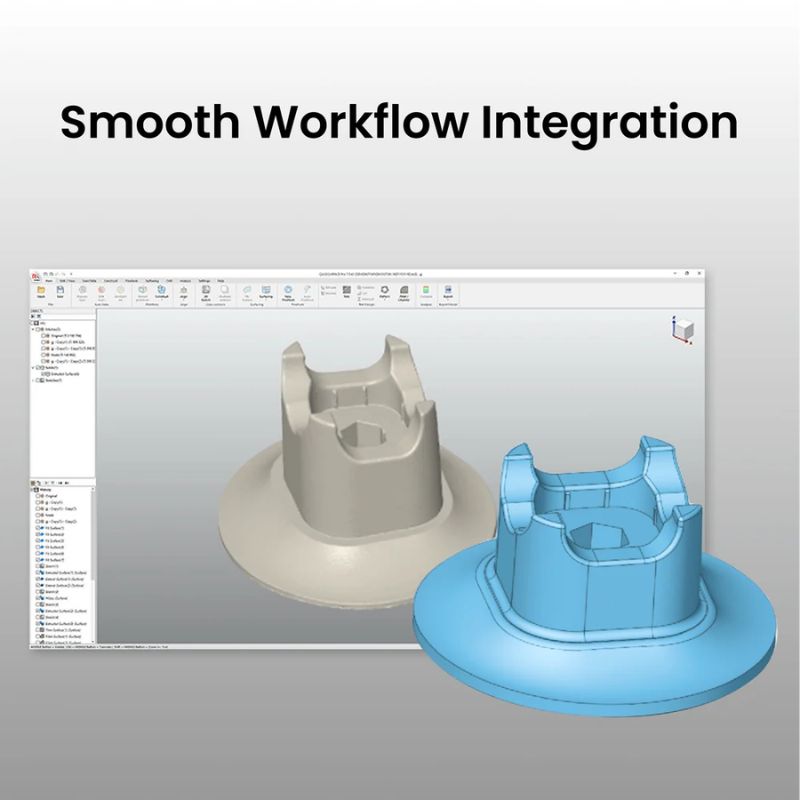

Del escaneo 3D al CAD

La malla puede transferirse desde el software de escaneado de Revopoint con un solo clic. A continuación, el modelo escaneado puede editarse directamente en Revo Design Personal, lo que simplifica el paso de la captura 3D a la reconstrucción del modelo y evita multiplicar las etapas entre diferentes aplicaciones de software.

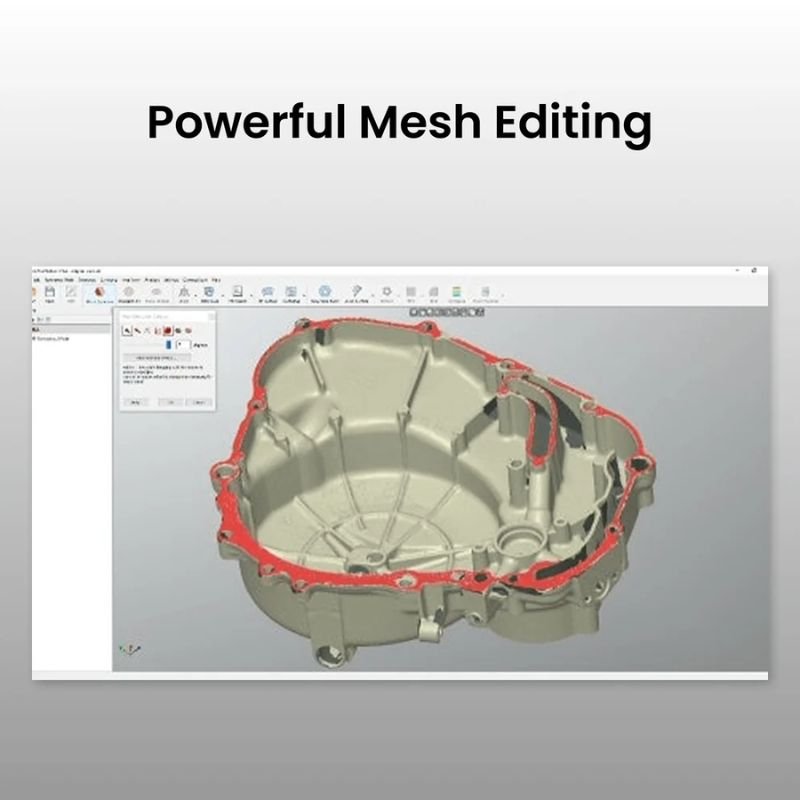

Edición avanzada de mallas

Revo Design Personal integra varias herramientas para preparar y modificar los datos obtenidos mediante el escaneo. Permite reducir el número de polígonos, eliminar puntos atípicos y rellenar los huecos de la malla. Estas funciones permiten obtener una geometría más limpia antes de continuar con la reconstrucción o preparar un modelo para la impresión 3D.

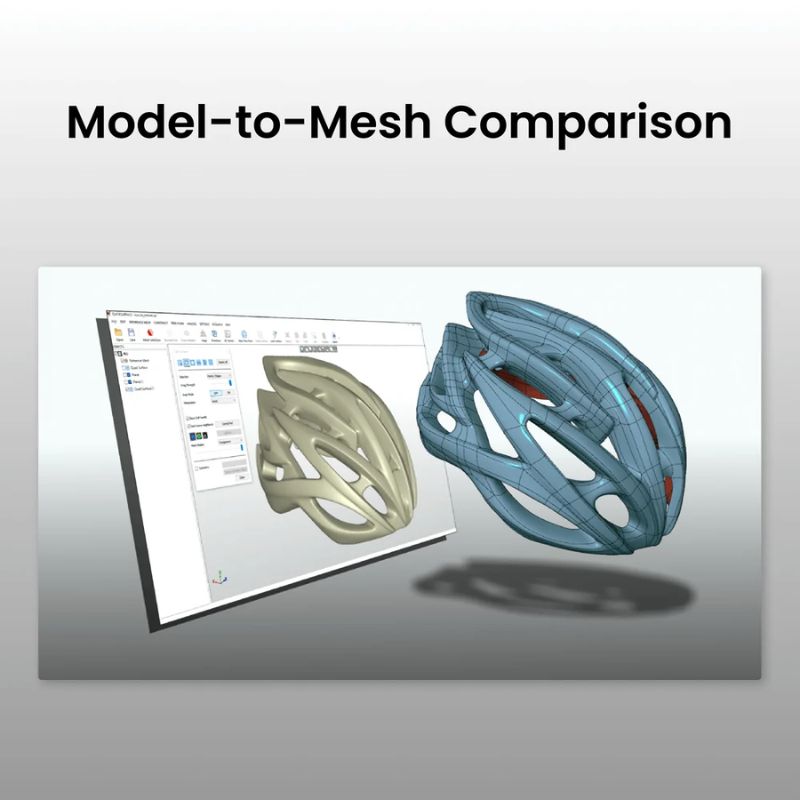

Comparación entre modelo y malla

El software permite comparar el modelo reconstruido con la malla obtenida mediante el escaneo 3D para identificar las diferencias entre ambas geometrías. Los valores de tolerancia pueden definirse y ajustarse para analizar las desviaciones y comprobar con mayor precisión la correspondencia entre la reconstrucción CAD y los datos escaneados.

Herramientas de modelado para ingeniería inversa

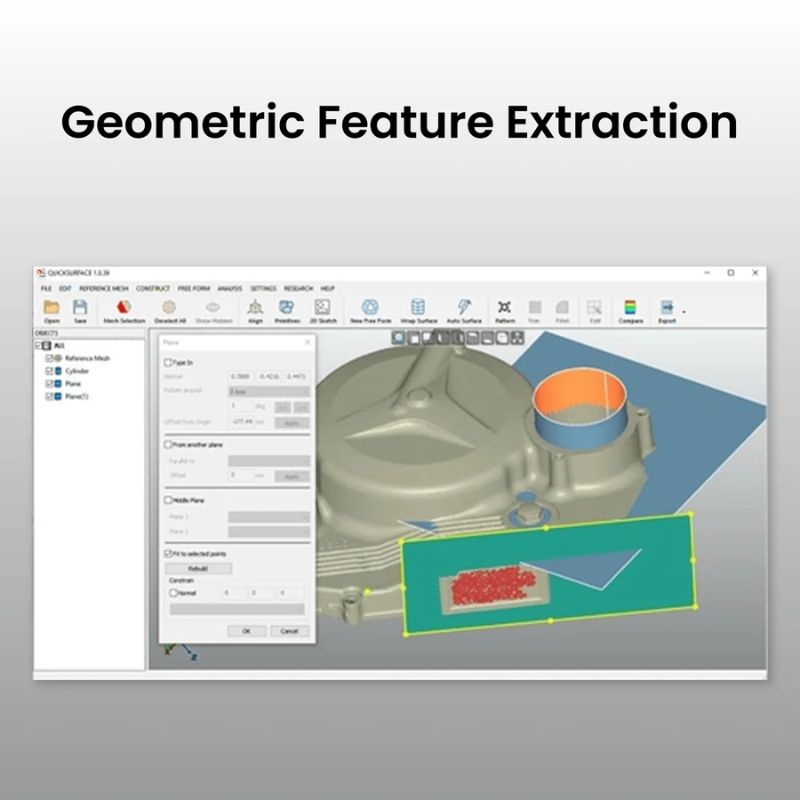

Extracción de geometrías de referencia

La malla puede utilizarse como base para reconstruir diferentes geometrías empleadas en CAD. Revo Design Personal permite extraer y ajustar planos, cilindros, conos y esferas, además de crear líneas y puntos de referencia. Estos elementos facilitan la reconstrucción de piezas a partir de datos de escaneo y su alineación dentro de un sistema de coordenadas.

Creación de superficies y geometrías de forma libre

Para formas menos regulares, el software ofrece herramientas de modelado de forma libre. Es posible dibujar curvas directamente sobre la malla para crear superficies de relleno, transiciones o formas libres. También se pueden crear superficies delimitadas a partir de bocetos 3D para reconstruir progresivamente la geometría de una pieza escaneada.

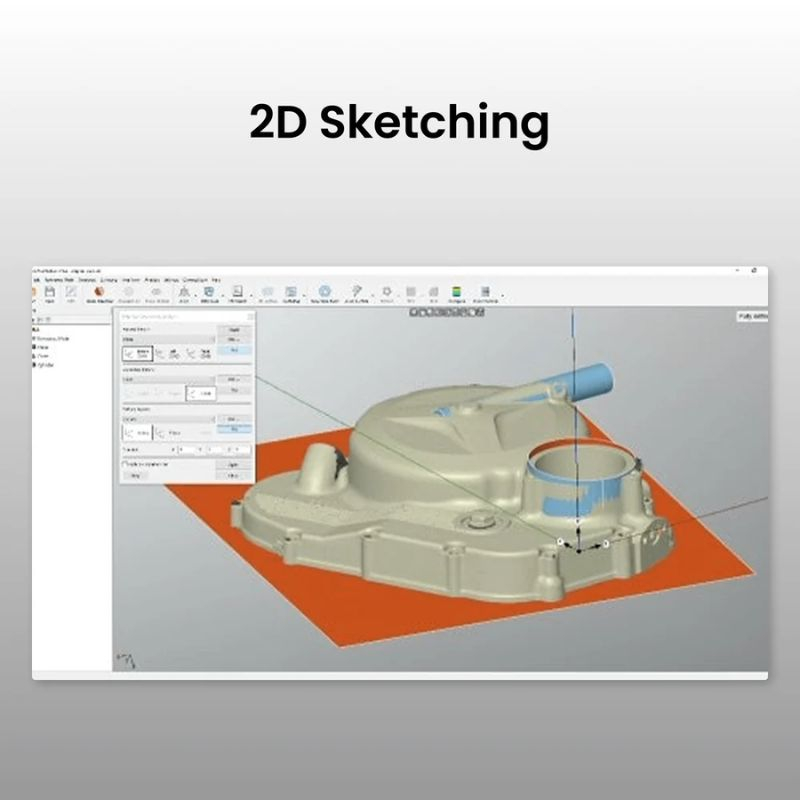

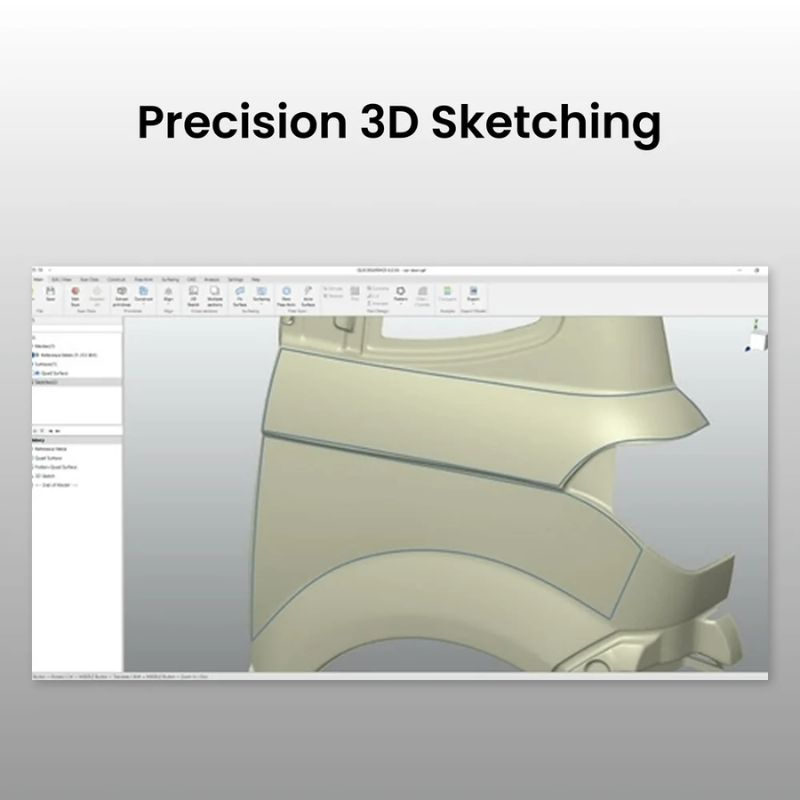

Bocetos 2D y 3D

Las herramientas de boceto permiten reconstruir geometrías a partir del modelo escaneado. Los bocetos 2D admiten cotas y restricciones, mientras que las herramientas 3D permiten crear curvas de referencia directamente sobre las superficies de la malla. El corte interactivo también facilita la extracción de puntos de referencia para posicionar y alinear los bocetos.

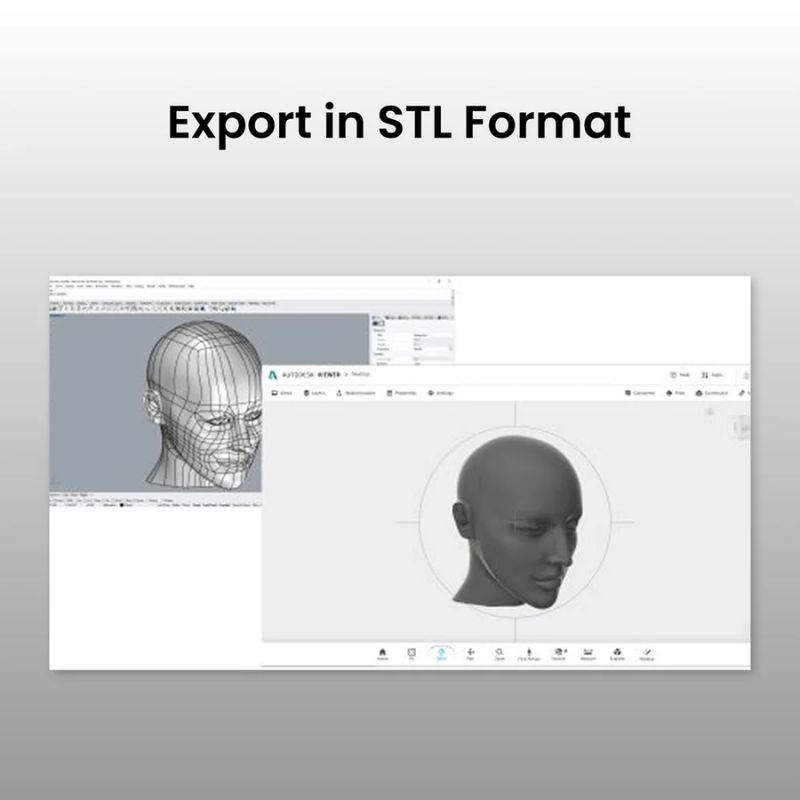

Exportación STL para impresión 3D

Una vez finalizado el proceso de reconstrucción, el modelo CAD puede exportarse en formato STL. Este formato puede integrarse posteriormente en un flujo de trabajo de impresión 3D. Sin embargo, Revo Design Personal está limitado a este formato de exportación: los formatos CAD STEP, IGES y Parasolid, así como el uso comercial, están reservados para Revo Design Pro.
