Revopoint Revo Design Pro (Licencia de 1 año)

Revo Design Pro, software profesional de CAD y retroingeniería

Revo Design Pro es un software profesional de diseño asistido por ordenador (CAD) diseñado para transformar los datos obtenidos mediante escaneado 3D en modelos utilizables para la retroingeniería, el diseño industrial y el desarrollo de productos.

Impulsado por QUICKSURFACE, Revo Design Pro ofrece un entorno completo para importar, limpiar, analizar y modificar mallas 3D, y posteriormente reconstruir superficies y modelos CAD mediante herramientas avanzadas de modelado. De este modo, se integra en un flujo de trabajo Scan-to-CAD, desde el escaneado de la pieza hasta su utilización en un software de CAD/CAM.

Gracias a sus funciones profesionales de modelado paramétrico, diseño free-form y edición de sólidos, Revo Design Pro es especialmente adecuado para proyectos complejos de retroingeniería, diseño industrial, modificación de piezas de automoción y aplicaciones que requieren una reconstrucción CAD detallada.

Principales ventajas de Revo Design Pro

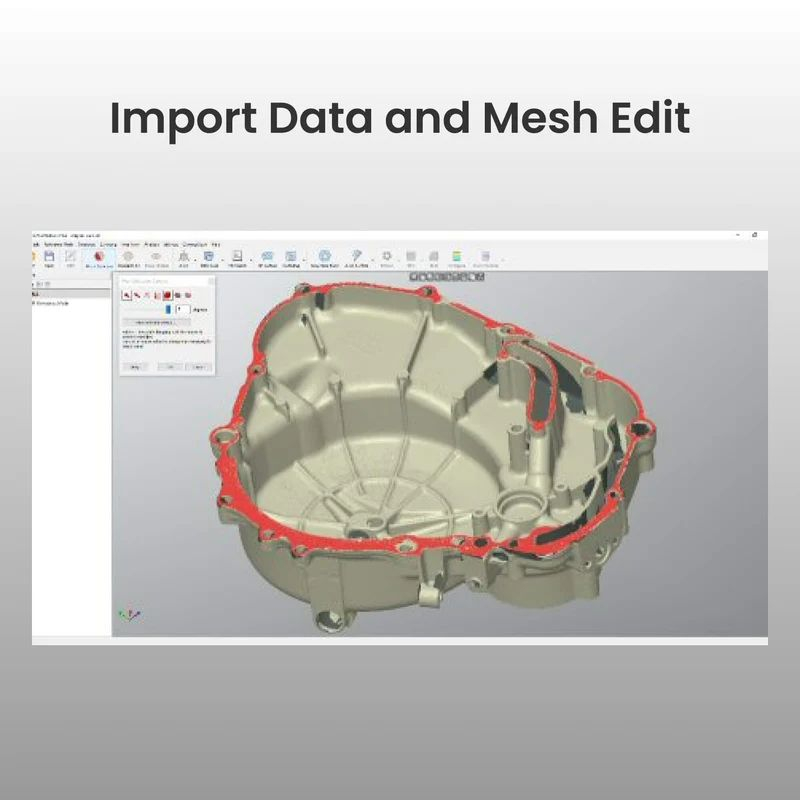

Importación y preparación de los datos de escaneado

Revo Design Pro permite importar datos de escaneado en forma de mallas STL, OBJ o PLY. El software admite mallas de diferentes tamaños y proporciona numerosas herramientas para preparar los datos antes de convertirlos en modelos CAD.

La reducción del número de polígonos, el suavizado, la repoligonización, la eliminación de puntos atípicos y el relleno de agujeros permiten limpiar y optimizar las mallas antes de continuar con el trabajo de diseño.

Segmentación automática de la malla

Revo Design Pro incorpora una función de segmentación automática de la malla que permite identificar y separar fácilmente las diferentes zonas de un modelo escaneado.

Esta función facilita la preparación de los datos y acelera el proceso de reconstrucción cuando la malla contiene varias superficies o formas geométricas diferenciadas.

Conversión de escaneados en modelos CAD

El software permite transformar los datos de escaneado en superficies CAD paramétricas o free-form. Los usuarios pueden reconstruir formas complejas a partir de la malla y adaptarlas a las necesidades del proyecto.

Las herramientas de modelado permiten, entre otras funciones, extruir o revolucionar superficies, crear secciones, generar entidades 2D y 3D y realizar operaciones de reconstrucción precisas a partir de los datos escaneados.

Importación de archivos CAD existentes

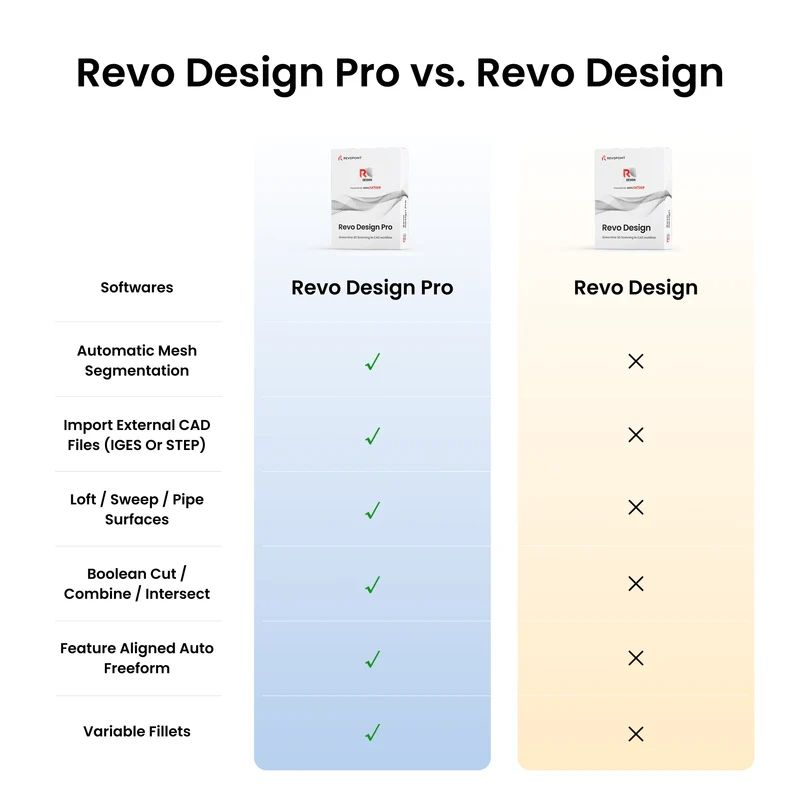

A diferencia de la versión estándar, Revo Design Pro también permite importar archivos CAD en formato IGES o STEP.

Esta función permite combinar datos procedentes del escaneado 3D con modelos CAD existentes para modificar una pieza, completar un diseño o integrar diferentes fuentes de datos en un mismo proyecto.

Modelado avanzado de sólidos

Revo Design Pro incorpora herramientas avanzadas de modelado y edición de sólidos. Es posible dividir sólidos y realizar operaciones booleanas como cortar, combinar o intersectar geometrías.

Las funciones de repetición lineal y circular, así como el espejo, permiten reproducir rápidamente elementos geométricos y simplificar el diseño de piezas complejas.

Redondeos, chaflanes y geometrías complejas

El software ofrece herramientas específicas para el acabado y la modificación de modelos CAD, incluida la creación de redondeos, chaflanes y redondeos variables.

Revo Design Pro también permite trabajar con hélices, superficies engrosadas y funciones de aplanado para responder a necesidades de diseño más avanzadas.

Modelado free-form avanzado

Para formas orgánicas y geometrías complejas, Revo Design Pro ofrece herramientas de modelado free-form que permiten reconstruir y modificar superficies con precisión.

La función free-form automática basada en las características facilita especialmente la reconstrucción de superficies a partir de las formas existentes del modelo escaneado.

Análisis y control de los modelos

Revo Design Pro integra varias herramientas para controlar la geometría de los modelos y comparar los datos CAD con los datos de escaneado.

El análisis de desviaciones permite visualizar las diferencias entre los modelos y controlar la calidad de la reconstrucción. El software también ofrece un análisis de ángulo de desmoldeo, así como un análisis de rectitud para aplicaciones que requieren un control geométrico más avanzado.

Alineación y extracción de primitivas

Revo Design Pro permite extraer primitivas geométricas como planos, cilindros, conos, esferas o planos de simetría a partir de los datos de escaneado.

Estos elementos pueden utilizarse para posicionar los modelos con precisión dentro del sistema de coordenadas o realizar alineaciones mediante varios puntos. El software también permite realizar una alineación global fina de varias mallas.

Exportación a software CAD/CAM

Una vez finalizado el proceso de reconstrucción, Revo Design Pro permite exportar los modelos en formatos CAD estándar, como IGES, STEP y Parasolid.

Los archivos pueden utilizarse posteriormente en otros programas de CAD/CAM para continuar el diseño, preparar la fabricación o integrar el modelo en un proceso industrial existente.

Otras funciones de Revo Design Pro

• Segmentación automática de la malla: Identifique y separe automáticamente diferentes zonas de una malla para acelerar el proceso de reconstrucción.
• Relleno de superficies: Cree superficies para completar determinadas zonas del modelo y continuar la reconstrucción CAD.
• Importación CAD: Importe archivos IGES y STEP para combinar modelos existentes con los datos de escaneado.
• Operaciones booleanas: Corte, combine o interseccione sólidos para crear geometrías complejas.
• Repeticiones lineales y circulares: Reproduzca rápidamente elementos siguiendo un patrón definido.
• Espejo de sólidos: Cree geometrías simétricas a partir de un modelo existente.
• Redondeos y chaflanes: Añada o modifique acabados geométricos directamente en los modelos CAD.
• Redondeos variables: Realice transiciones más complejas mediante radios variables.
• Hélice: Cree geometrías helicoidales para responder a necesidades específicas de diseño.
• Engrosamiento de superficies free-form: Transforme superficies en geometrías con espesor para facilitar su utilización.
• Free-form automático: Reconstruya automáticamente superficies libres basándose en las características del modelo.
• Análisis de ángulo de desmoldeo: Analice los ángulos de una pieza para identificar las zonas adecuadas para procesos de fabricación que requieren ángulos de desmoldeo.
• Análisis de rectitud: Controle la rectitud de determinadas geometrías para mejorar la precisión del modelo final.

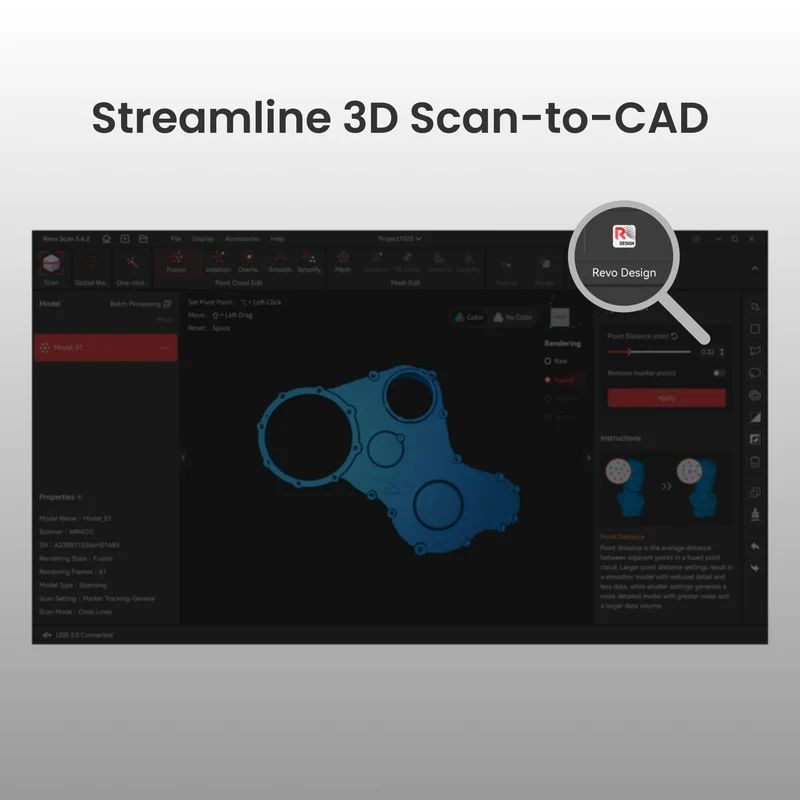

Un flujo de trabajo completo desde el escaneado hasta el CAD

Revo Design Pro forma parte de un flujo de trabajo completo de escaneado 3D a CAD. Los datos capturados mediante un escáner 3D pueden importarse al software para limpiarlos, alinearlos y analizarlos antes de utilizarlos como referencia para reconstruir un modelo CAD.

Este enfoque resulta especialmente adecuado para la retroingeniería: escaneado de una pieza existente, preparación de la malla, extracción de características geométricas, reconstrucción de superficies y modificación del modelo antes de exportarlo a un software de diseño o fabricación.

Revo Design Pro para retroingeniería y diseño industrial

Con sus herramientas avanzadas de modelado, Revo Design Pro responde a las necesidades de los profesionales que trabajan con piezas complejas, productos industriales o proyectos de reconstrucción a partir de piezas existentes.

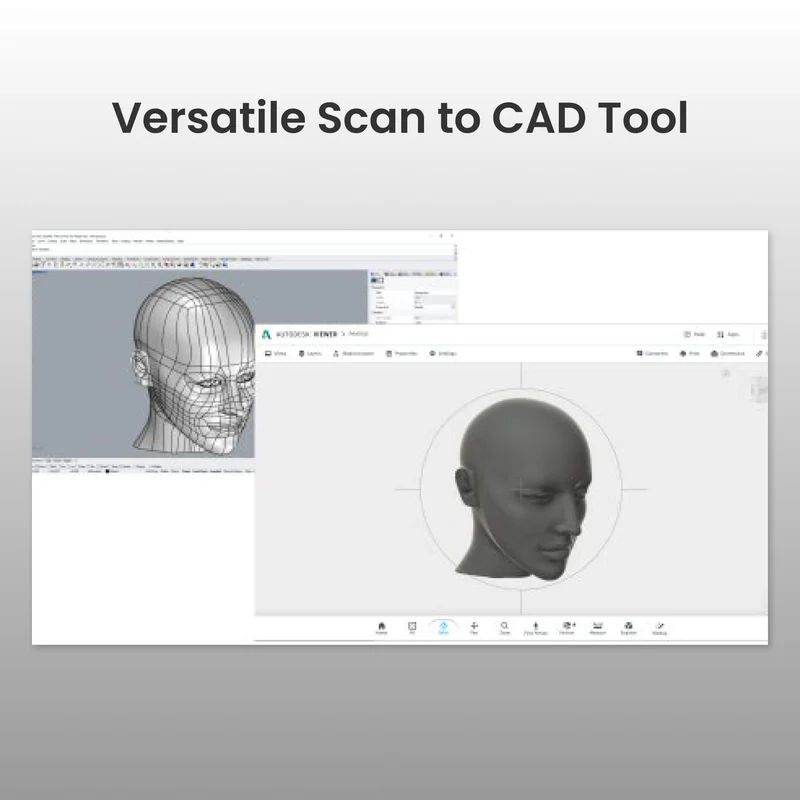

Puede utilizarse, entre otras aplicaciones, para la retroingeniería, el diseño y modificación de productos, la reconstrucción de piezas de automoción, la creación de modelos a partir de esculturas u objetos existentes, así como en proyectos que requieren combinar datos de escaneado y CAD.
