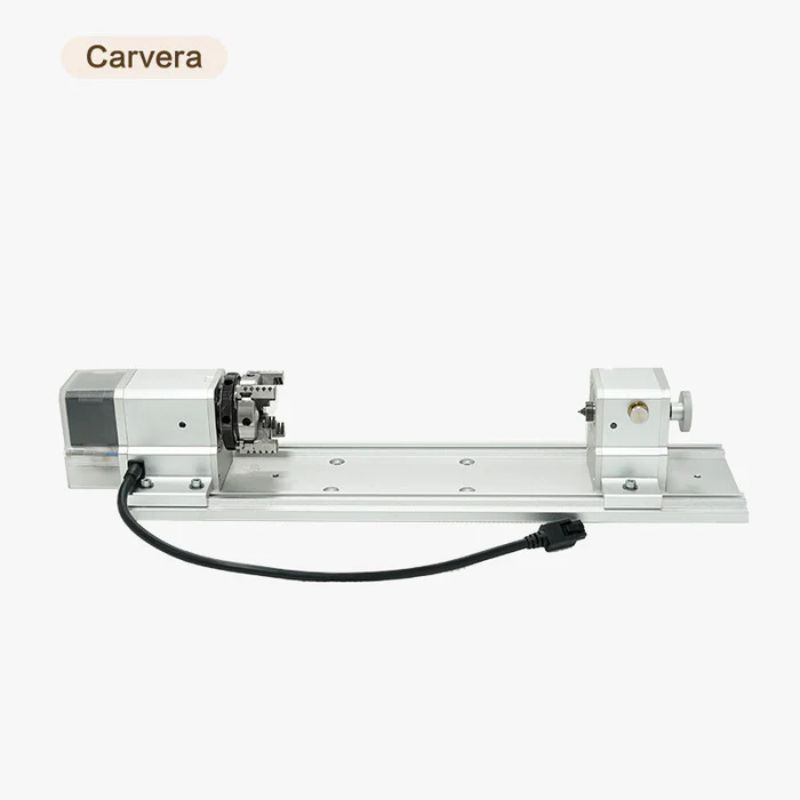

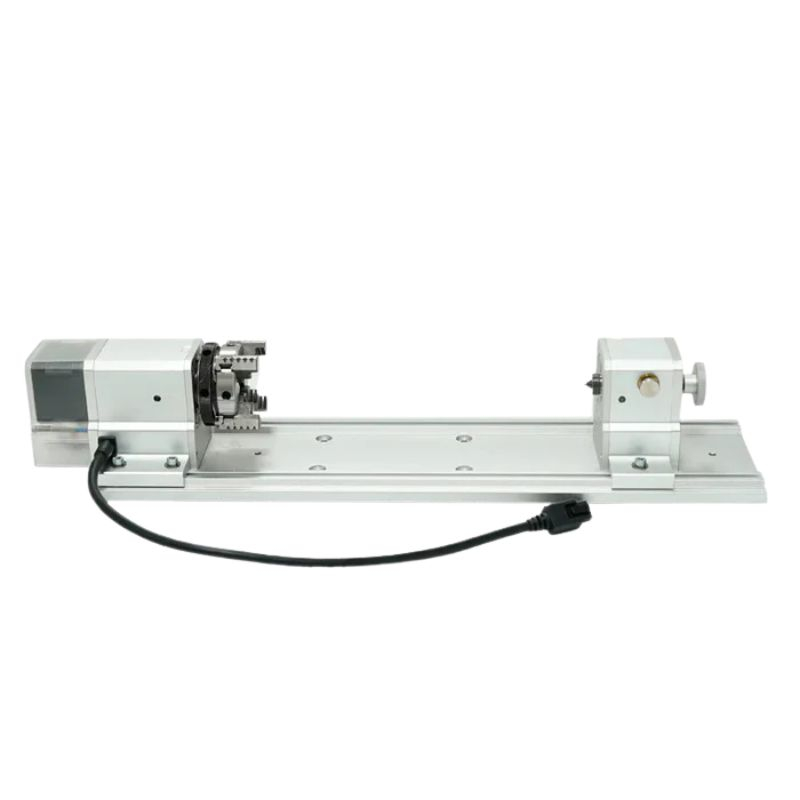

Módulo 4º eje, Makera Carvera

Módulo 4º eje, Makera Carvera

Si llevas una Carvera más allá de 3 ejes, el módulo de 4º eje Makera Carvera convierte una CNC de escritorio en una máquina capaz de manejar contornos rotativos y mecanizados multidireccionales sin múltiples fijaciones.

Este módulo está diseñado específicamente para la serie Carvera y utiliza un reductor Harmonic Drive: una tecnología de accionamiento casi sin juego que minimiza errores de posicionamiento y holgura durante la rotación. Es clave para lograr repetibilidad y precisión en piezas técnicas o artísticas.

Componentes y Rendimiento

• Sistema de accionamiento: Harmonic Drive para movimientos suaves y precisos con mínimo backlash.
• Motor: NEMA17 compacto, eficiente para mantener un par constante.
• Precisión de rotación: ~0,01° para detalles extremadamente finos.
• Velocidad máxima: hasta 2400°/min para ciclos fluidos en formas complejas.
• Área de trabajo: Ø 92 mm × 240 mm, adecuada para piezas cilíndricas o largas.
• Materiales: madera, plásticos, metales no ferrosos para proyectos desde artesanía hasta piezas funcionales.

Por qué este módulo marca la diferencia

En una CNC estándar de 3 ejes, a menudo se necesita reposicionar la pieza para mecanizar varias caras o formas redondeadas: lento y propenso a errores. El 4º eje permite:

• Mecanizados secuenciales sin reposicionamiento
• Paso de superficies planas a cilíndricas sin volver a fijar
• Optimización de operaciones mediante control preciso del eje A

MakeraCAM o alternativas como Fusion 360 y VCarve manejan este eje adicional y generan el G-code adecuado.

Consejos de uso

• Instalación: seguir el procedimiento para una correcta integración mecánica y eléctrica.
• Calibración: calibrar cuidadosamente el eje A (posición inicial, retorno a 0°) para garantizar precisión y repetibilidad.
• Mecanizado 4 ejes: priorizar mecanizado indexado en piezas técnicas antes de movimientos simultáneos.
• CAM: usar estrategias adaptadas – rotación lenta para acabado, desbaste con claros – para aprovechar al máximo el Harmonic Drive.

Si quieres llevar tu Carvera al límite, este módulo de 4º eje no es un accesorio: es un puente hacia formas más libres, prototipos complejos y acabados más limpios sin multiplicar fijaciones.
